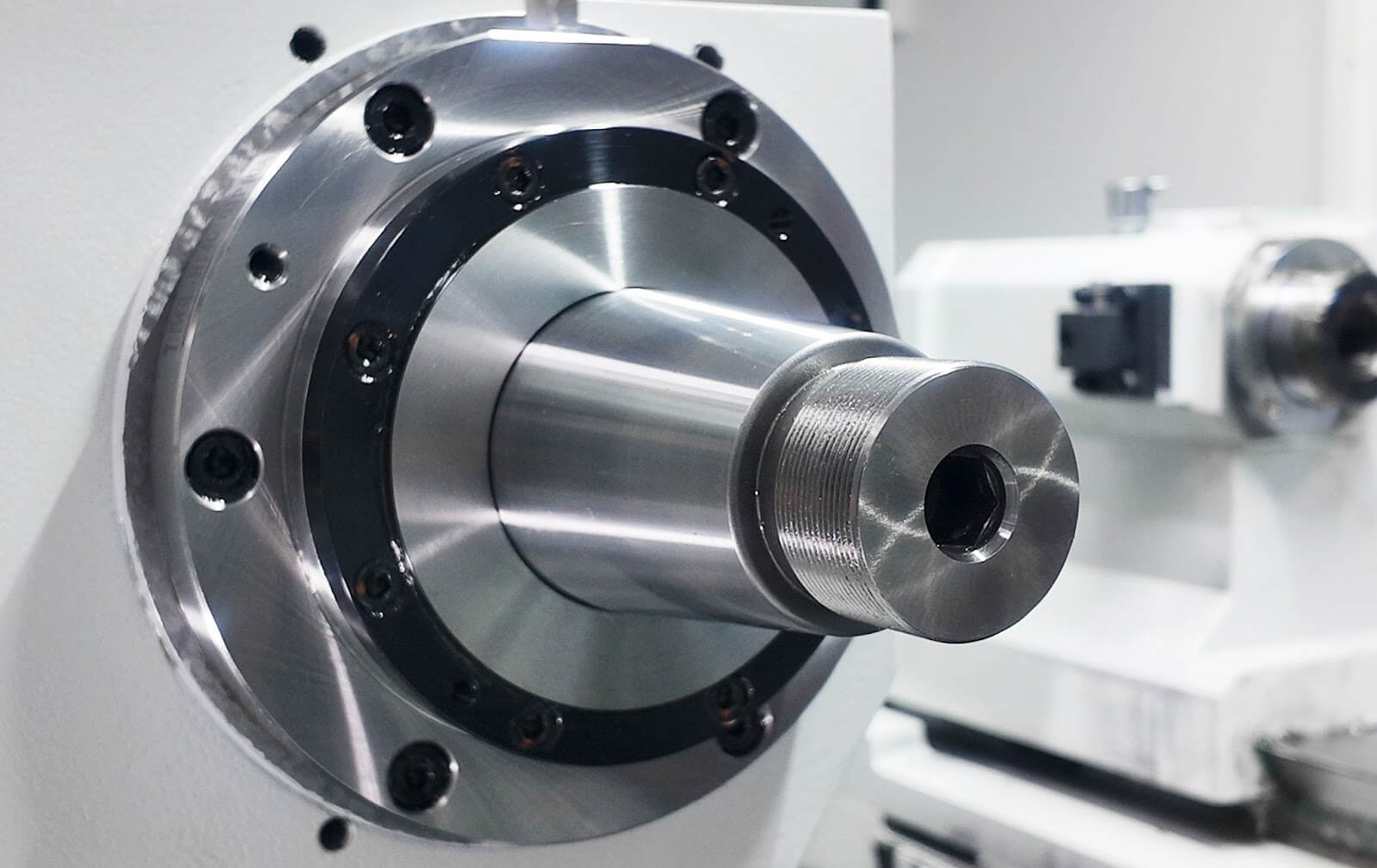

Шпиндел - водач на шлифовъчния диск
В шпиндела се използват високопрецизни лагери, за да се гарантира неговата точност.
.jpg)
Работен капацитет
Диаметър на въртене (mm)
350
Макс. Диаметър на шлайфане (мм)
330
Макс. Дължина на шлайфане (мм)
600
Разстояние между центровете (mm)
650
Макс. Тегло на детайла между центровете (kg)
60 (без стабилна опора за центъра)
.jpg)
Глава на шлифовъчния диск
Размери на шлифовъчния диск (външна x дебелина x вътрешна ) mm
610 x (25–100) x 203,2
Мощност на двигателя на шпиндела (Kw)
11
Скорост на линията на рязане на шлифовъчния диск (m/s)
60 (по избор 100)
Размер на оста на шпиндела (mm)
67
Тип на лагера на шпиндела
Тип на лагера (по избор ремъчен тип)

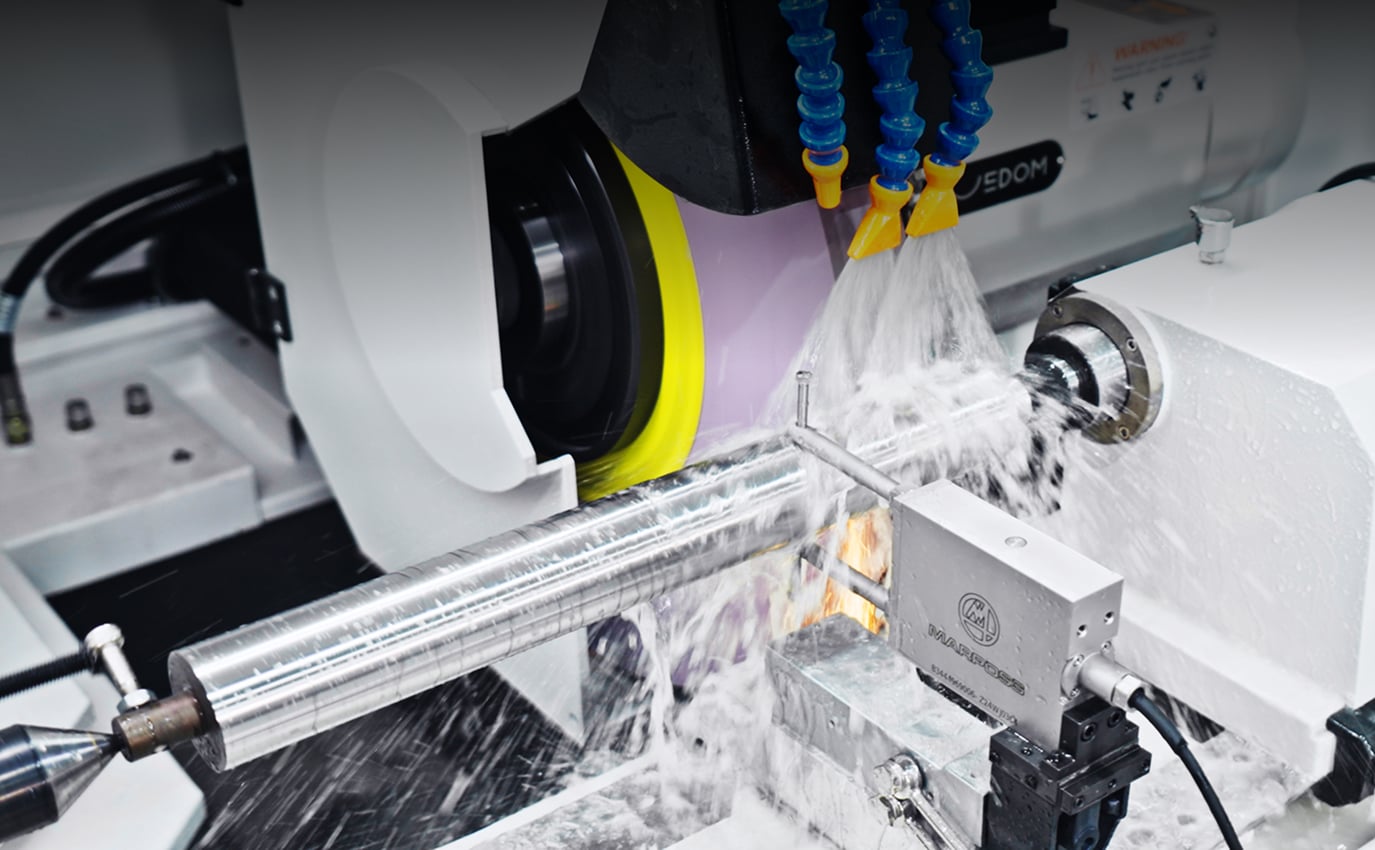

-2.jpg)
Работна глава
Тип
Фиксиран център/жив център
Централен конус
MT5
Скорост на шпиндела (об/мин)
10~1000
Мощност на двигателя (kW)
2

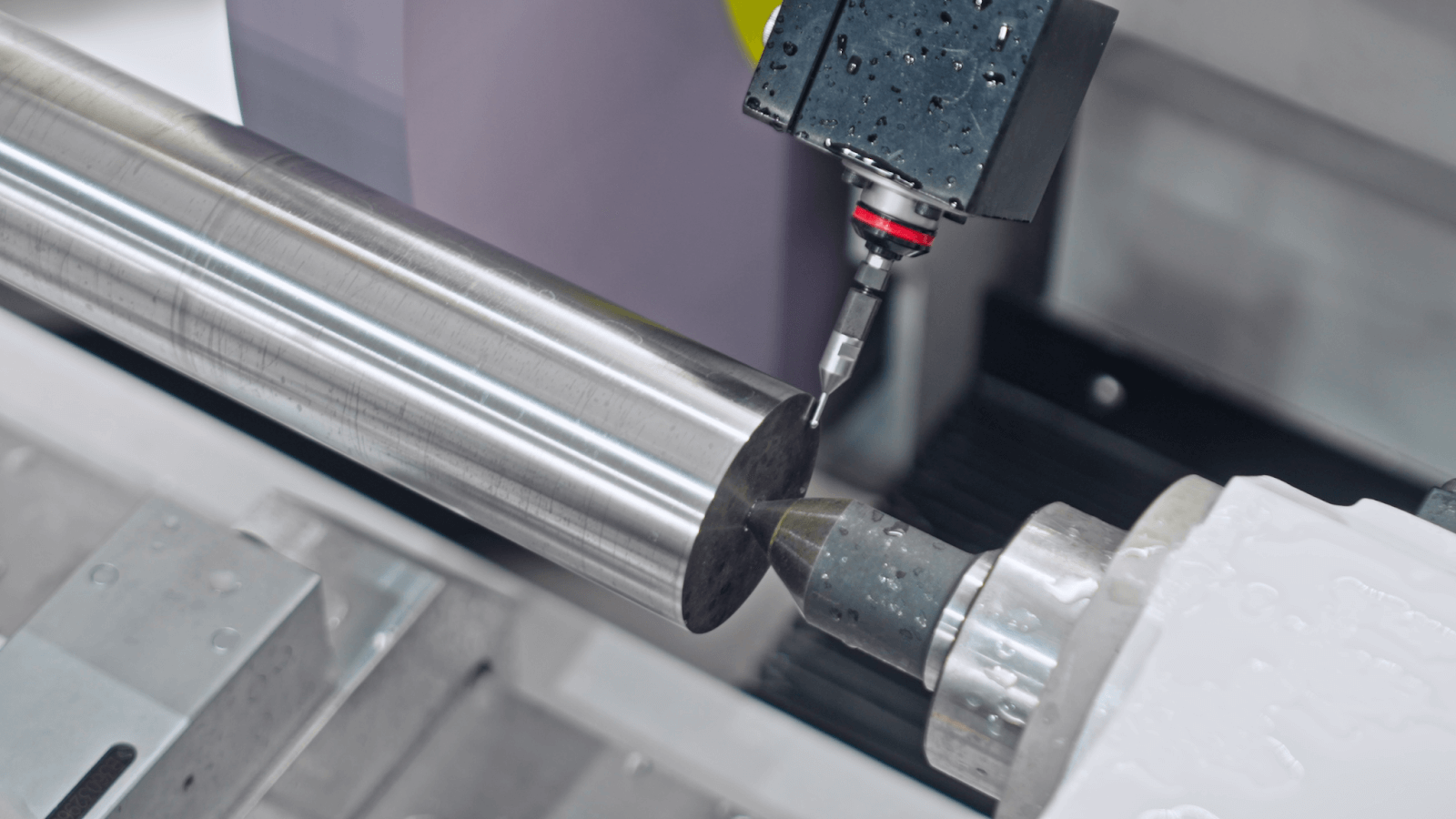

%20(1).png)
Опашка
Централен конус
MT4
Диаметър на втулката (mm)
58
Ход на шпиндела (mm)
35
Плъзгач за шлифовъчен диск по ос X
Ход на масата (мм)
400
Скорост на бързо подаване (m/min)
16
Минимално подаване/всяка скала (мм)
0.001/0.01/0.10
Режим на подаване на шлифовъчния диск
Потапяне / ъглов
Сервомотор по оста X (kW)
2.2
Плъзгане на шлифовъчния диск
Водеща релса с V-образна структура
-2.jpg)
Плъзгач за шлифовъчен диск по ос Z
Ход на масата (мм)
700
Скорост на бързо подаване (m/min)
16
Минимално подаване/всяка скала (мм)
0.001/0.01/0.10
Сервомотор по ос Z (kW)
2.2
Слайд на таблицата
Водеща релса с V-образна структура
Ъгъл на завъртане на пейката (градуси по посока на часовниковата стрелка/ обратно на часовниковата стрелка)
4 и 9
Универсален
Маслена помпа за смазване на главата на шлифовъчния диск (kW)
0.18
Помпа за мелеща течност (kW)
0.18
Насочваща маслена помпа (W)
25
Капацитет на резервоара за масло на главата на шлифовъчния диск (L)
30
Капацитет на резервоара за мелеща течност (L)
120
Капацитет на резервоара за масло (L)
8 (пълноценно смазване)
Нетно тегло (kg)
5200
Размери (мм)
3015 x 2200 x 1867

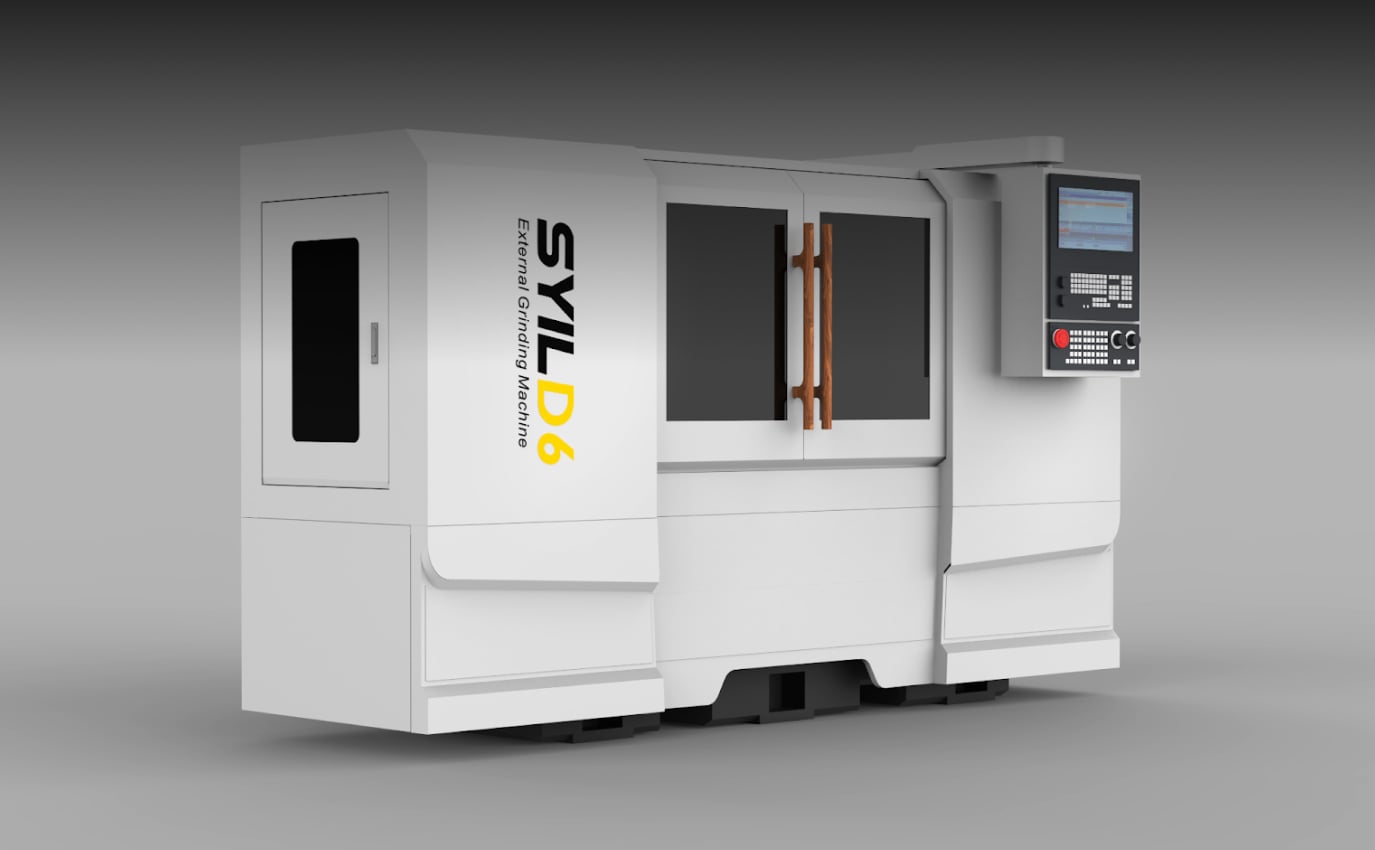

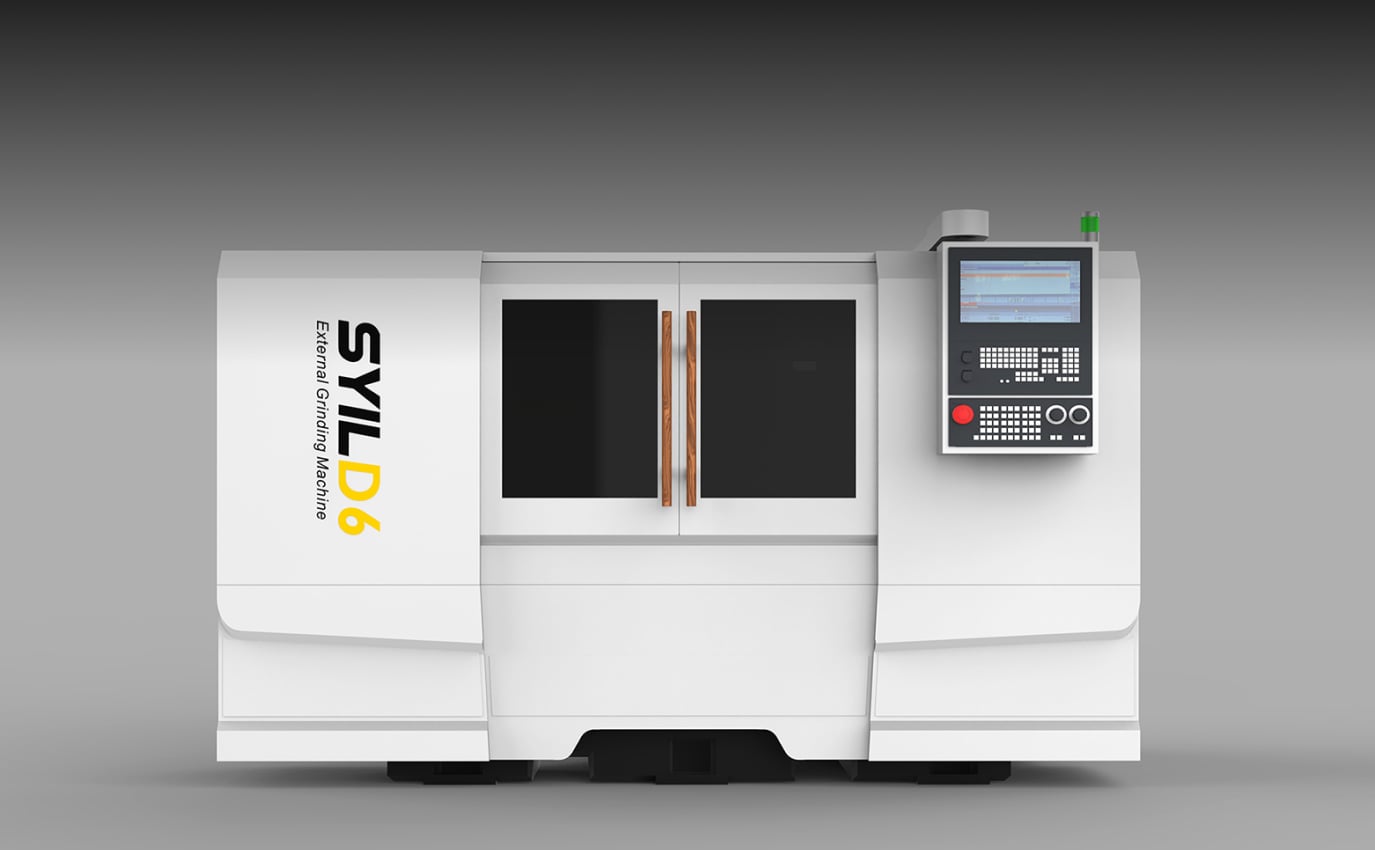

Най-добрата CNC шлифовъчна машина в своя клас
D6 е машинна платформа, предназначена за външно цилиндрично шлифоване на прецизни валове. Тази гама предлага отлична гъвкавост и производителност и е идеално подходяща за по-малки компоненти като перфоратори, валове и хирургическо оборудване.
Предлагайки отлична стойност, тя е идеалният избор както за гъвкаво единично производство в малки работилници, така и за ефективно производство на големи обеми в мащабни операции. Компактна по дизайн, универсална по употреба и интуитивна за работа, универсалната цилиндрична шлифовъчна машина D6 осигурява изключителна прецизност и максимална производителност.

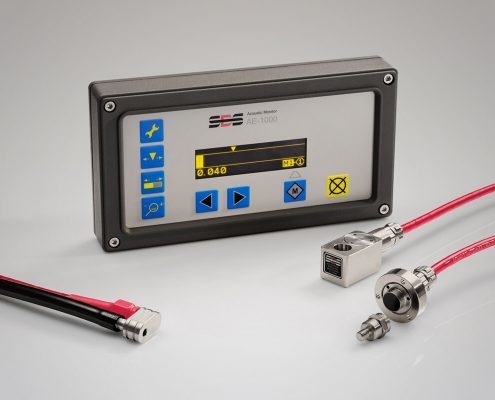

.png)

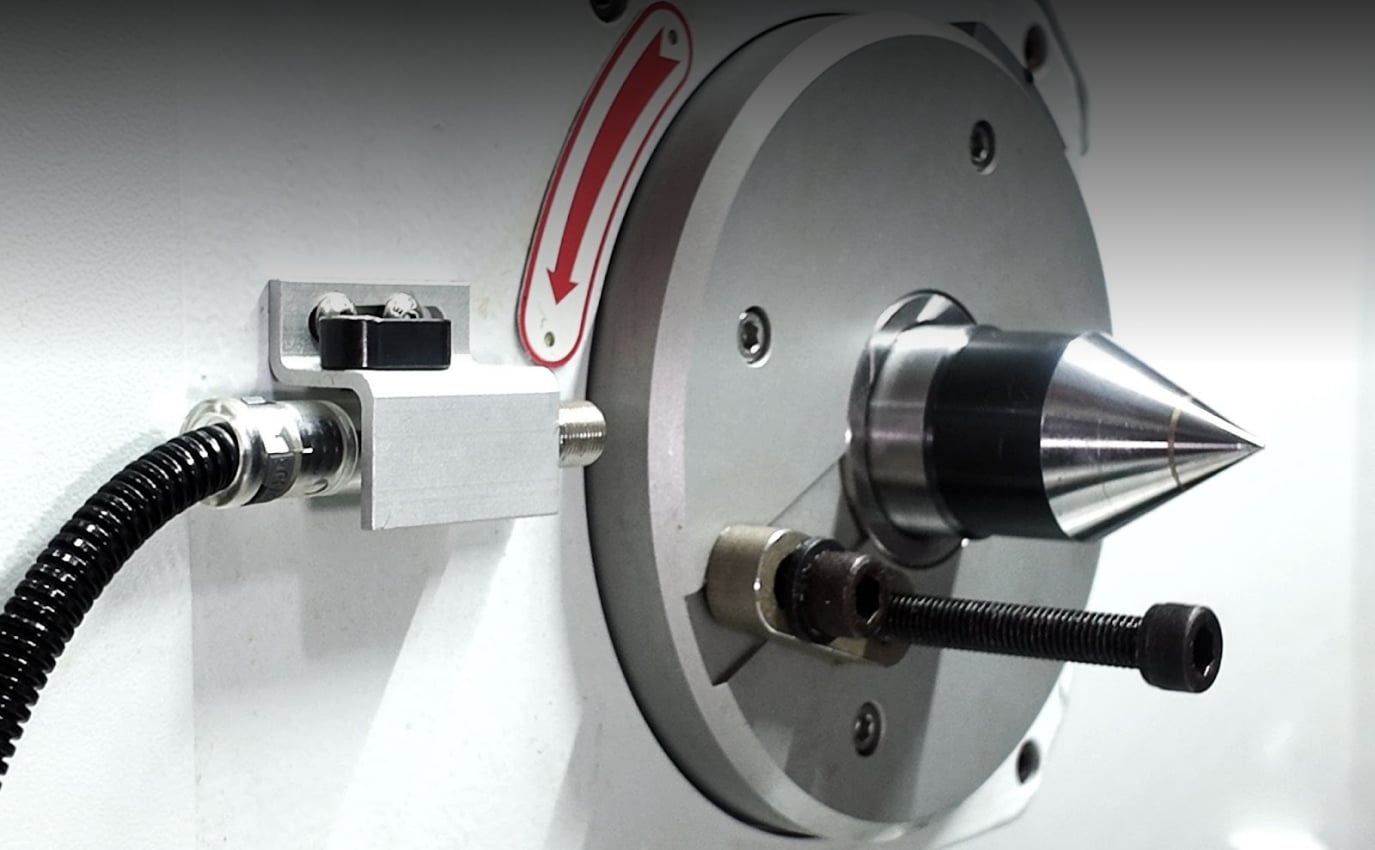

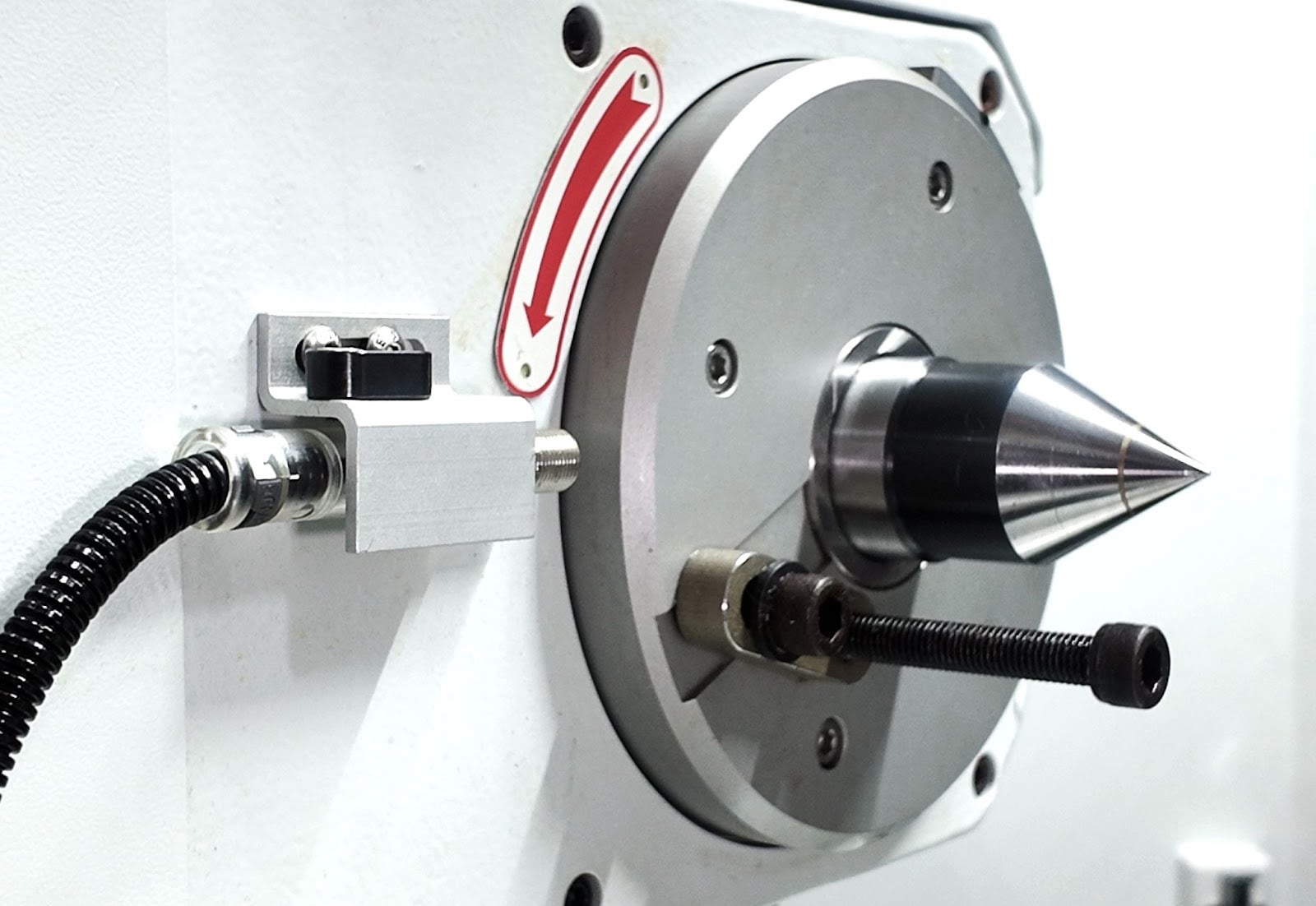

Работна глава - устройство за задвижване на продукта
Главата на обработваемия детайл позволява както шлифоване с жив шпиндел, така и шлифоване с двуцентрово затягане.
.png)

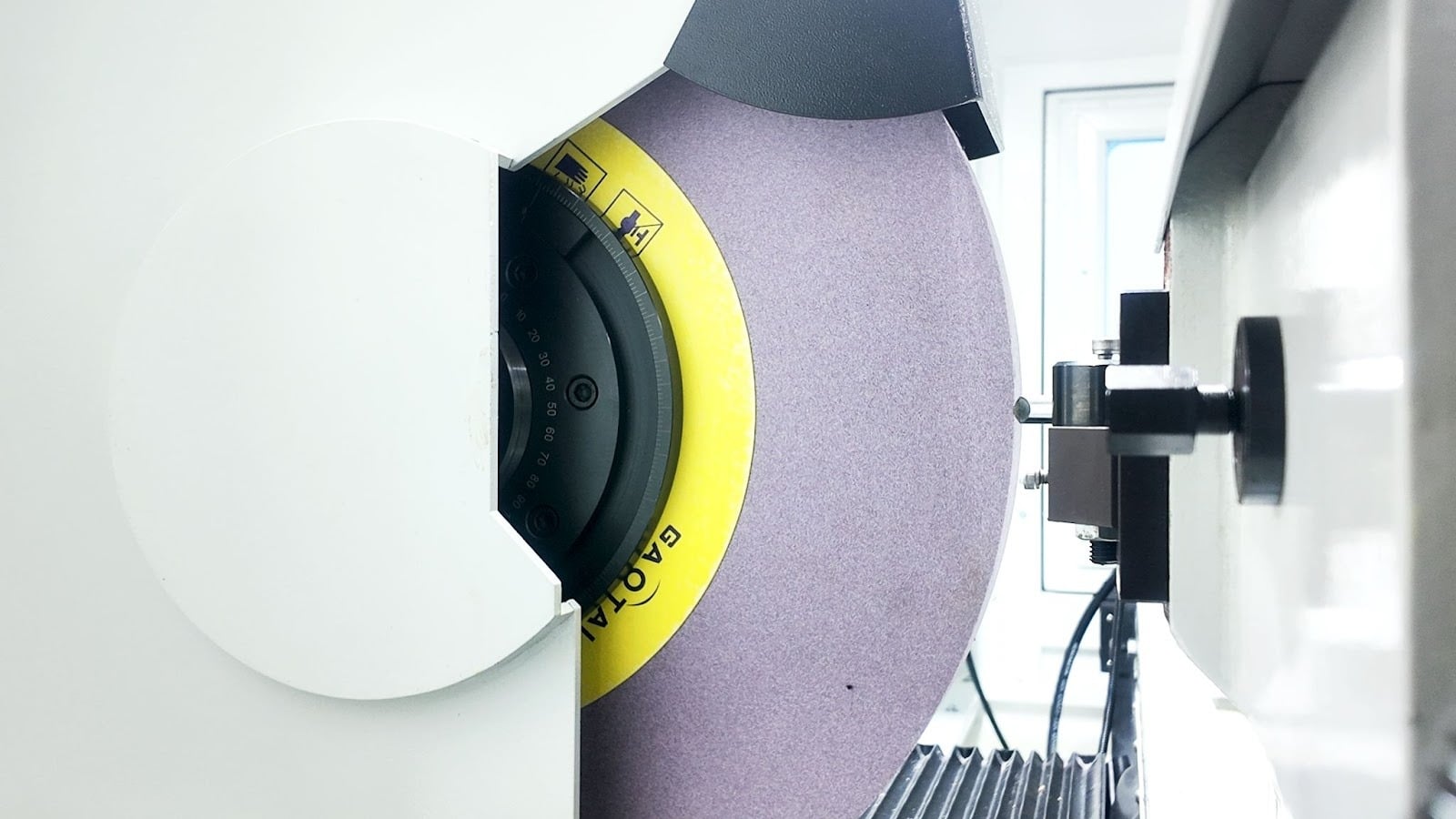

Глава на шлифовъчния диск - Устройство за монтиране на шлифовъчния диск
Тя включва система за динамично и статично налягане. Тази система осигурява непрекъснат маслен филм около шпиндела и лагерите, докато шлифовъчният диск се върти, което значително удължава живота на шпиндела.
Конски щик - дясно устройство за притискане
Задният държач разполага с втулка с голям размер, която се плъзга плавно в корпуса си. Прецизните настройки на fiлтрите са постижими с минимално усилие. Прецизните настройки на цилиндричността могат да се постигнат в рамките на специфицирания диапазон чрез fiнално регулиране на цилиндричността по време на двуцентрово затягане при шлифоване.

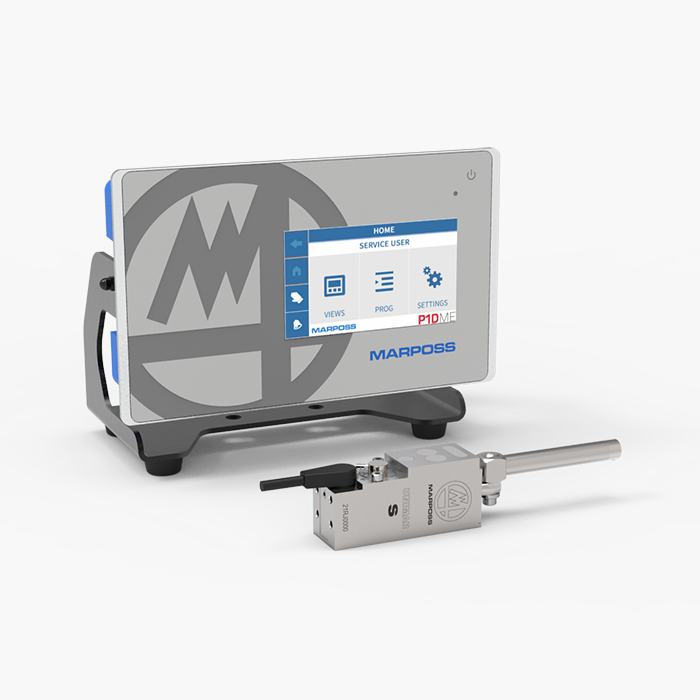

.png?width=1200&height=900&name=Mask%20group%20(6).png)

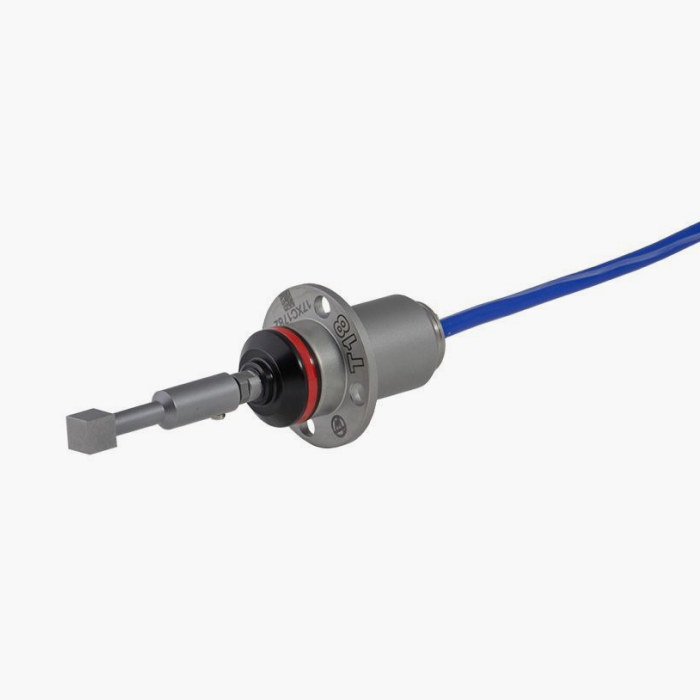

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Технически спецификации
D6
D7
D10
Работен капацитет
Диаметър на люлеене (mm)
350
350
350
Макс. Диаметър на смилане (mm)
330
330
330
Макс. Дължина на шлайфане (мм)
600
750
1000
Разстояние между центровете (mm)
650
800
1050
Макс. Тегло на детайла между центровете (kg)
60 (без централна стабилна опора)
80 (без централна стабилна опора)
120 (без централна стабилна опора)
Глава на шлифовъчния диск
Размери на шлифовъчния диск (външна x дебелина x вътрешна ) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Мощност на двигателя на шпиндела (Kw)
11
11
11
Скорост на линията на рязане на шлифовъчния диск (m/s)
60 (по избор 100)
61 (по избор 100)
62 (по избор 100)
Размер на оста на шпиндела (mm)
67
67
67
Тип на лагера на шпиндела
Тип на лагера (по избор ремъчен тип)
Тип на лагера (по избор ремъчен тип)
Тип на лагера (по избор ремъчен тип)
Работна глава
Тип
Фиксиран център/жив център
Фиксиран център/жив център
Фиксиран център/жив център
Централен конус
MT5
MT5
MT5
Скорост на шпиндела (rpm)
10~1000
10~1000
10~1000
Мощност на двигателя (kW)
2
2
2.5
Опашка
Централен конус
MT4
MT4
MT4
Диаметър на ръкава (mm)
58
58
58
Ход на шпиндела (mm)
35
35
35
Плъзгач за шлифовъчен диск по ос X
Ход на масата (mm)
400
400
400
Скорост на бързо подаване (m/min)
16
16
16
Минимално подаване/всяка скала (мм)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Режим на подаване на шлифовъчния диск
Потъване / ъглов
Потъване / ъглов
Потъване / ъглов
Сервомотор по ос X (kW)
2.2
2.2
2.2
Плъзгане на шлифовъчния диск
Водеща релса с V-Flat структура
Водеща релса с V-Flat структура
Водеща релса с V-Flat структура
Плъзгач за шлифовъчен диск по ос Z
Ход на масата (mm)
700
850
1300
Скорост на бързо подаване (m/min)
16
16
16
Минимално подаване/всяка скала (мм)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Сервомотор по ос Z (kW)
2.2
2.2
2.2
Слайд на таблицата
Водеща релса с V-Flat структура
Водеща релса с V-Flat структура
Водеща релса с V-Flat структура
Ъгъл на завъртане на пейката (градуси по посока на часовниковата стрелка/ обратно на часовниковата стрелка)
4 и 9
4 и 9
4 и 9
Универсален
Помпа за смазочно масло на главата на шлифовъчния диск (kW)
0.18
0.18
0.18
Помпа за мелеща течност (kW)
0.18
0.18
0.18
Водеща маслена помпа (W)
25
25
25
Капацитет на резервоара за масло на главата на шлифовъчния диск (L)
30
30
30
Капацитет на резервоара за мелеща течност (L)
120
120
120
Капацитет на резервоара за масло (L)
8 (Смазване на пълен работен ден)
8 (Смазване на пълен работен ден)
8 (Смазване на пълен работен ден)
Нетно тегло (kg)
5200
5500
6200
Размери (мм)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
