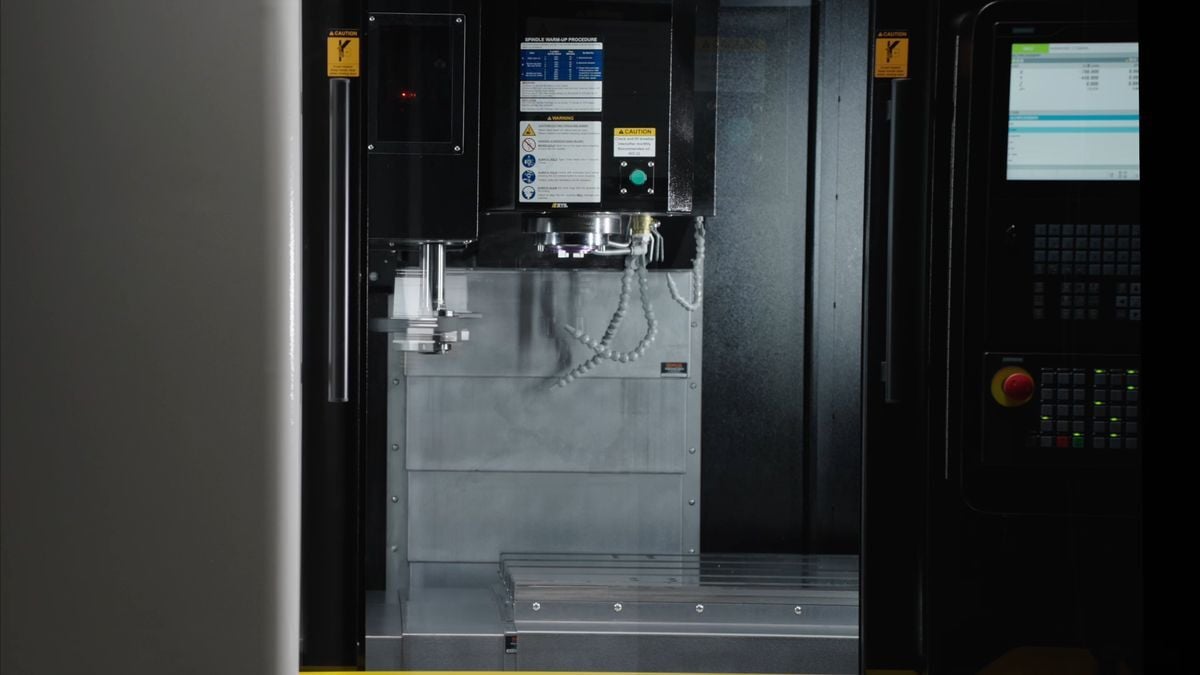

Пътуване
Надлъжно движение X
760 мм
Напречен ход Y
500 mm
Пътуване на Headstock Z
500 mm
Разстояние между края на шпиндела и плота на масата
100-600 мм
Разстояние между шпиндела и повърхността на колоната
530 mm

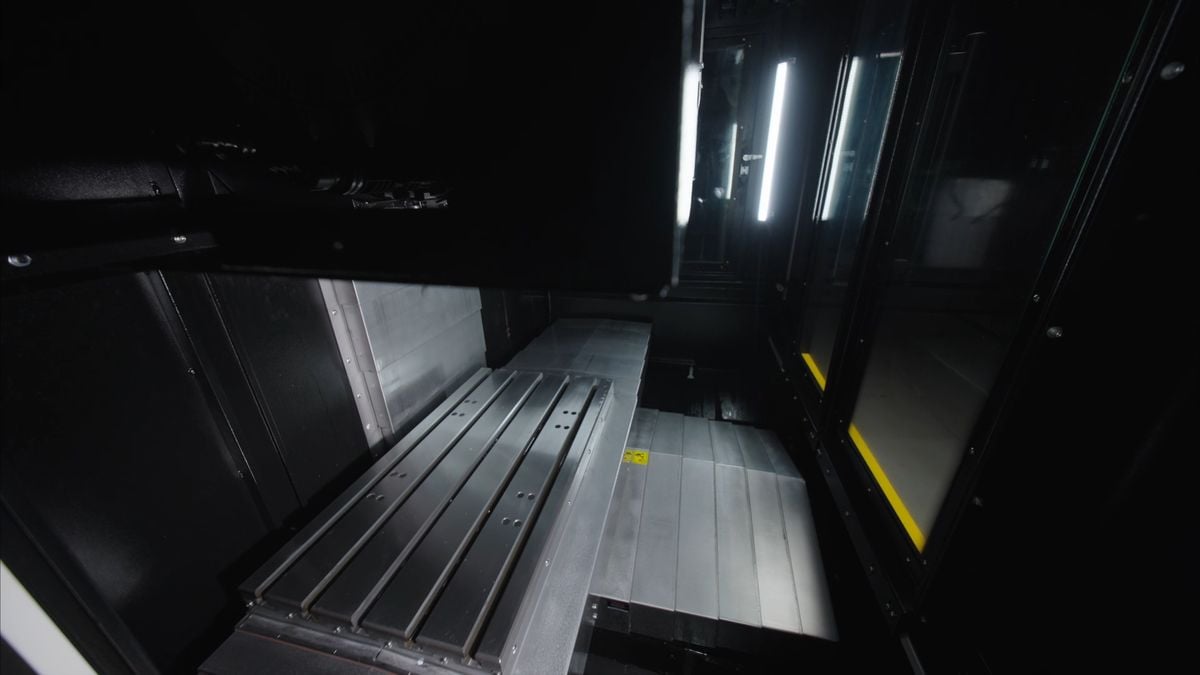

Таблица
Работна повърхност
860 × 500 mm
Т-образни участъци (брой x размер x разстояние)
5 × 18 × 100 mm
Максимално натоварване на масата
500 kg

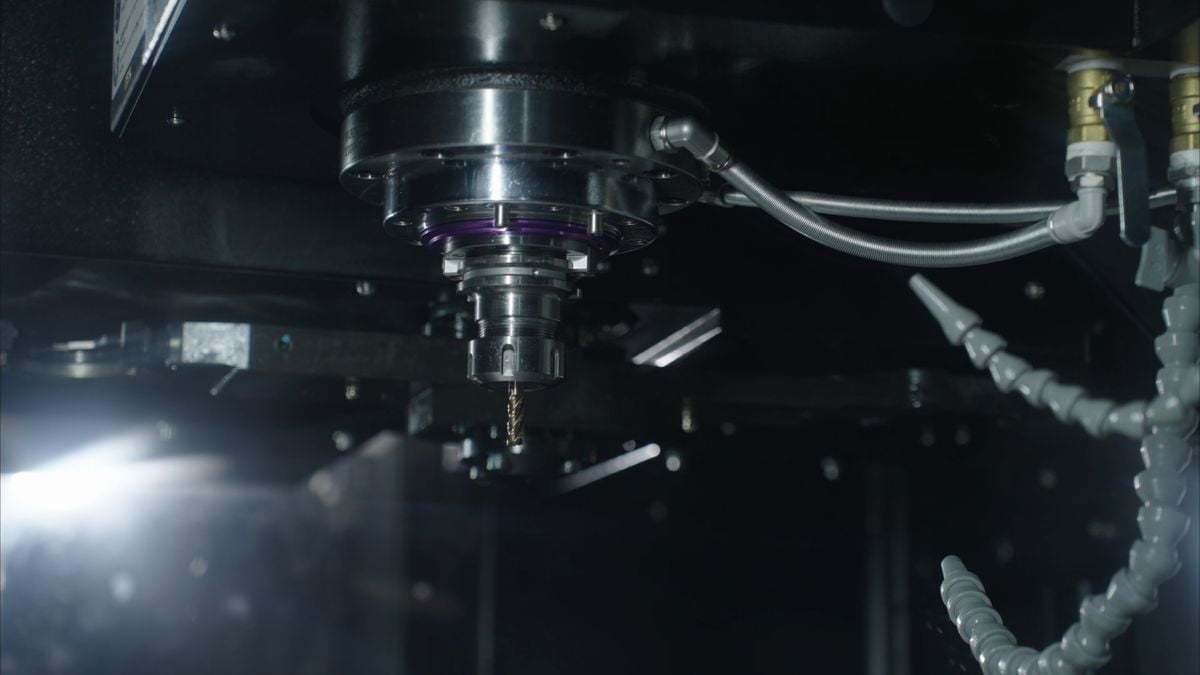

Шпиндел
Нос на шпиндела
BT40
Скорости на шпиндела
10 000 об/мин (12 000 об/мин по избор)
Механизъм на предаване
Тип ремък/директен

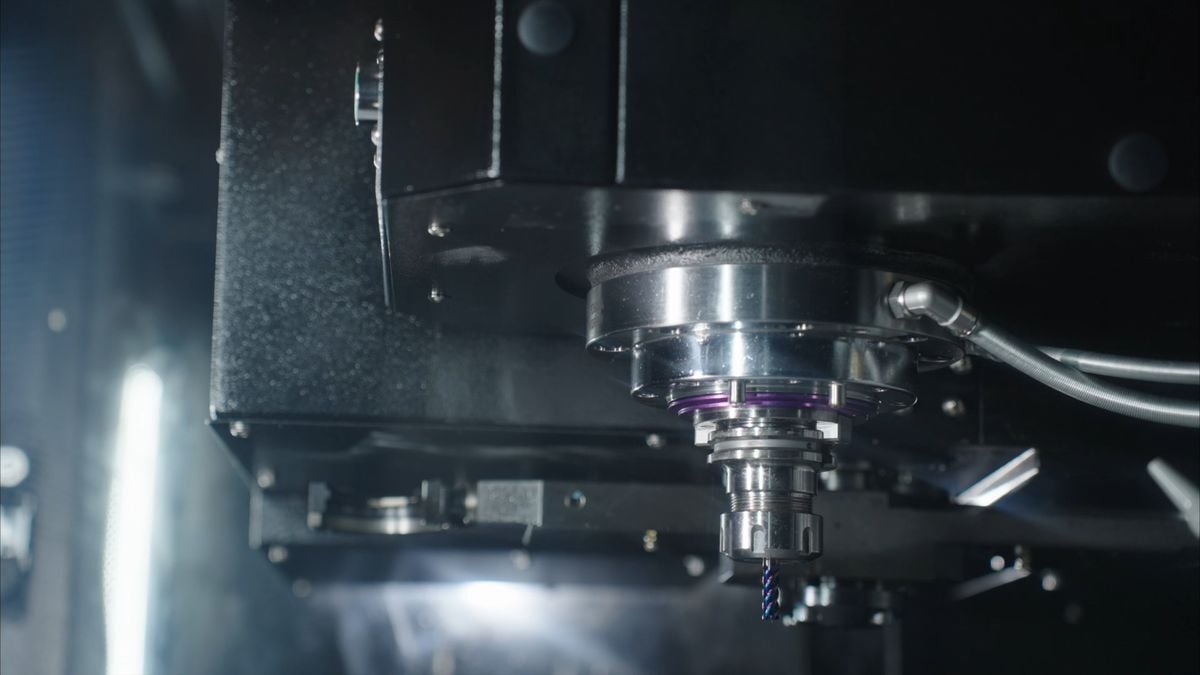

Подаване
Подаване при рязане
10 000 мм/мин
Бързо преминаване
30 000 мм/мин
Автоматична смяна на инструменти
Държач за инструменти
Тип рамо
Капацитет за съхранение на инструменти
24 бр.
Макс. Диаметър на инструмента
125 мм
Макс. Дължина на инструмента
240 мм
Макс. Максимално тегло на инструмента
15,4 фунта (7 кг)
Инструмент към инструмент
2.0 s

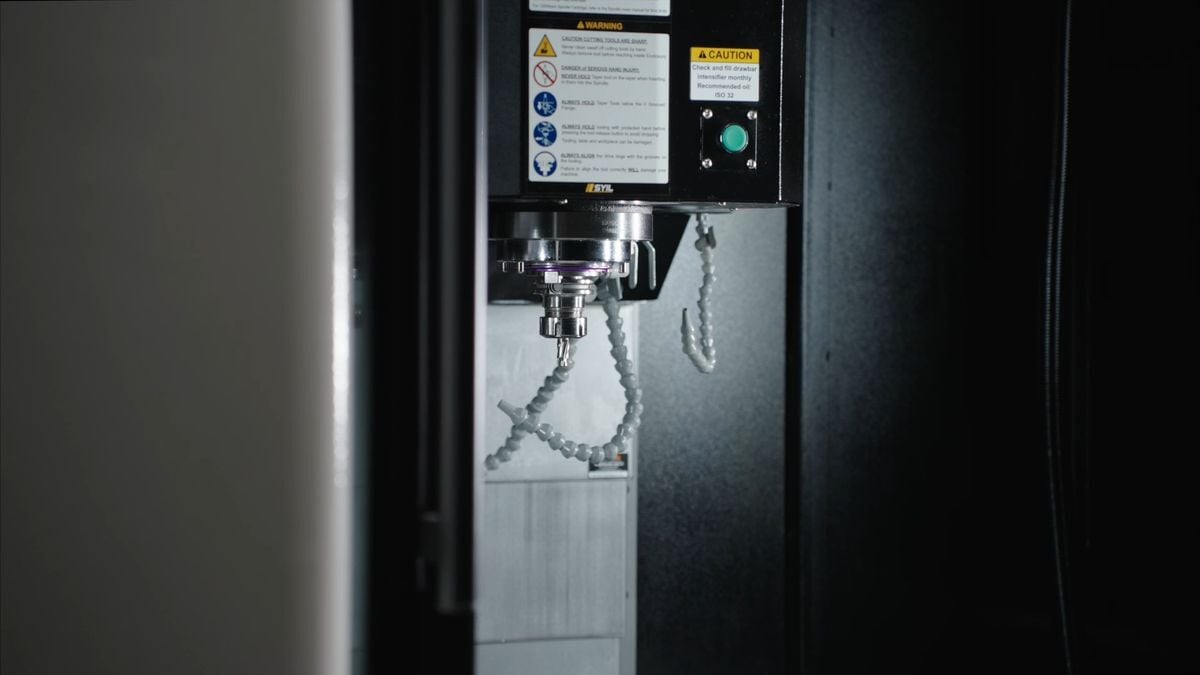

Мотори
Изход на двигателя на шпиндела
11/17 kW
Задвижващи двигатели по оси X, Y, Z
3,9/3,9/5,9 kW
Обща информация
Подова площ (Д×Ш×В)
1850×2245×2800 mm
Тегло
6000 kg

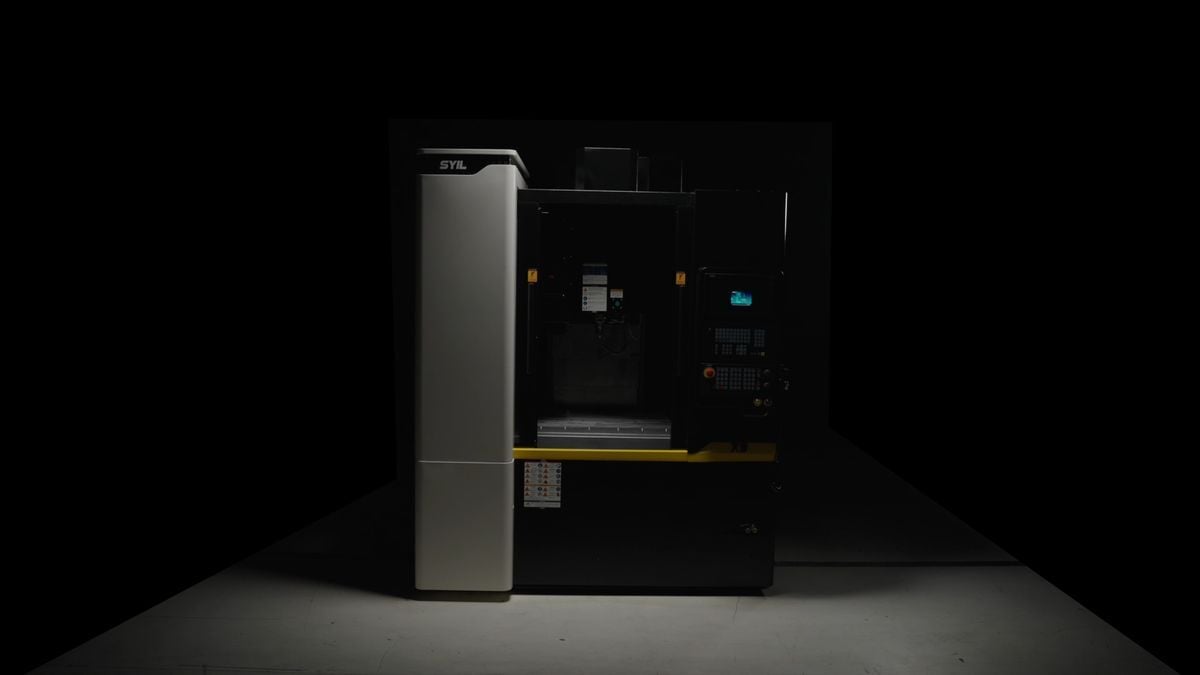

Основни характеристики на SYIL X9
Отлични възможности за механична обработка. Работи с пълен набор от операции.

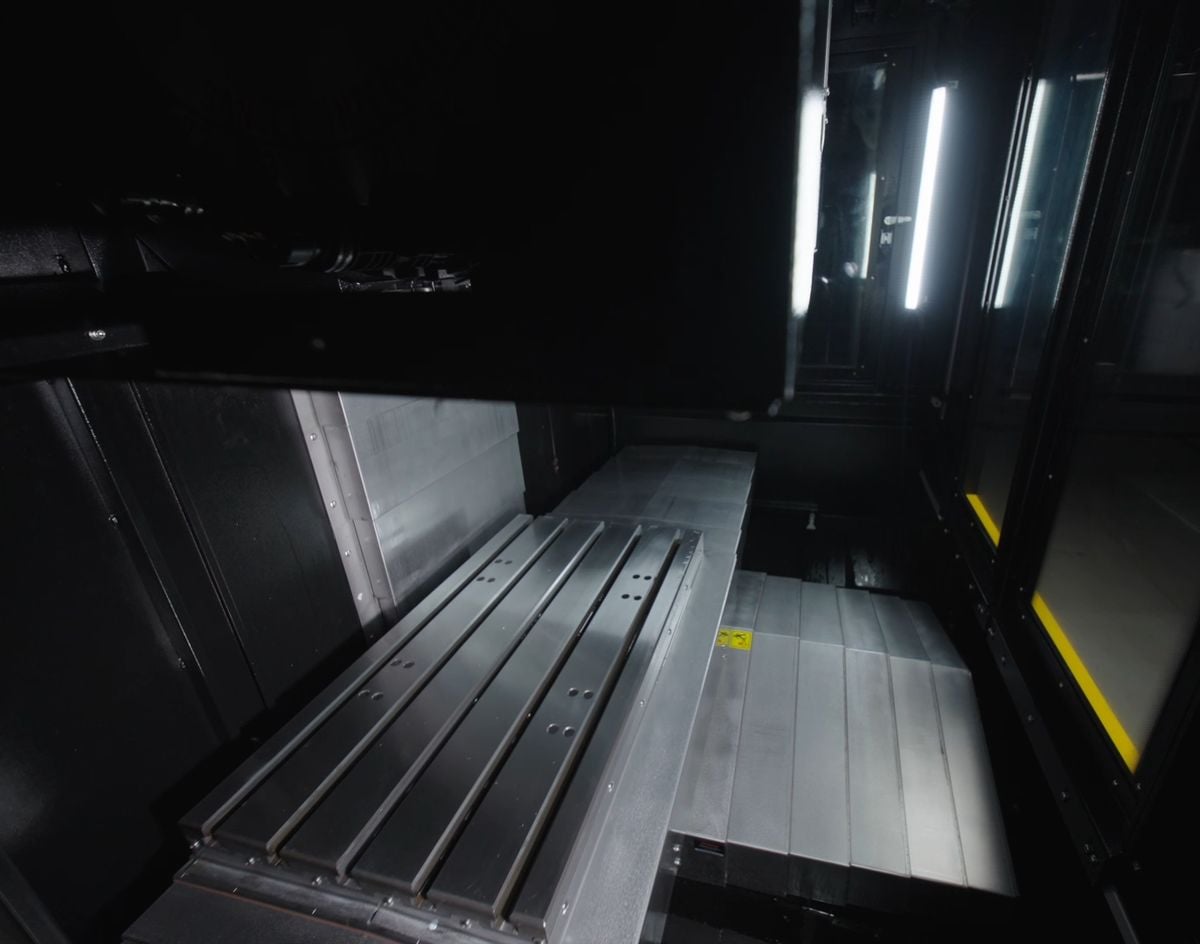

THK

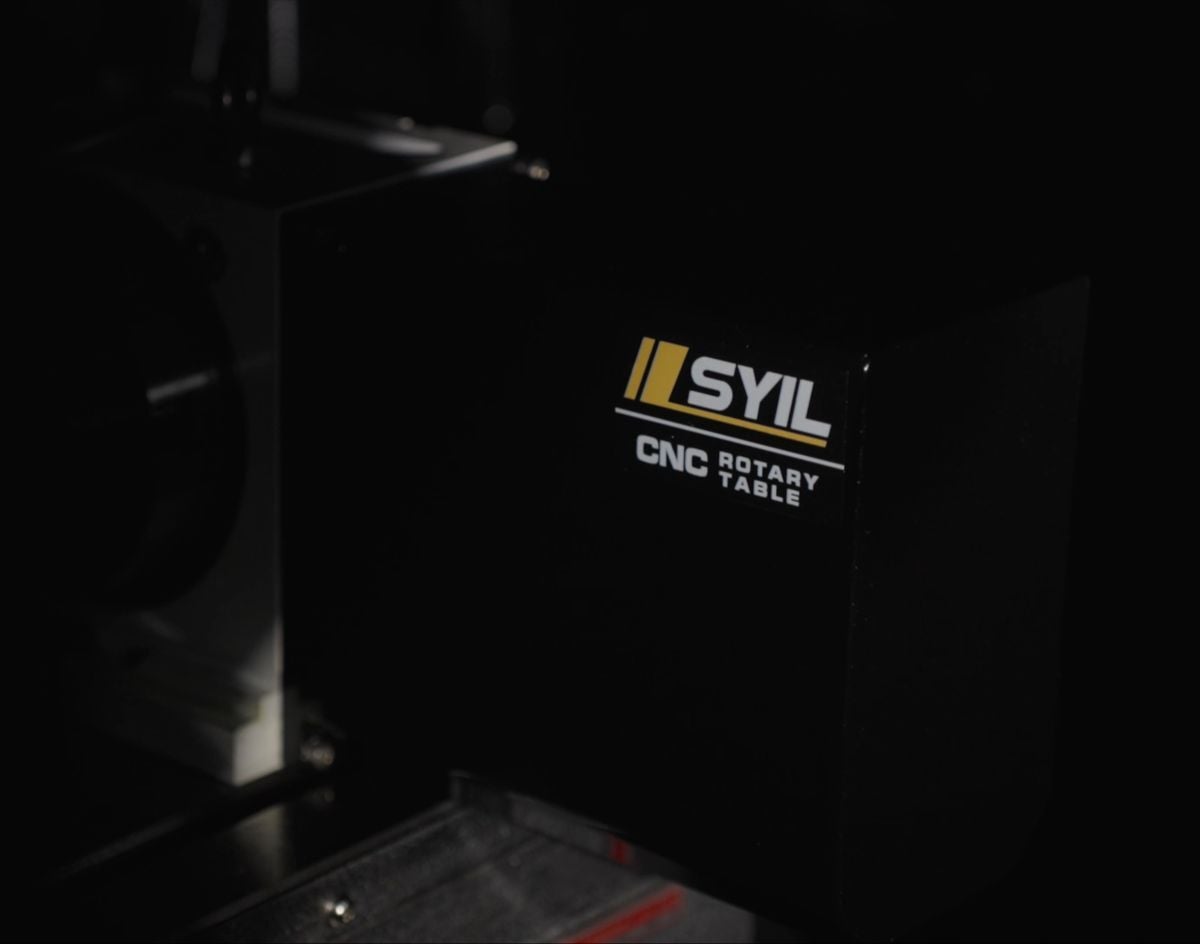

4th axis

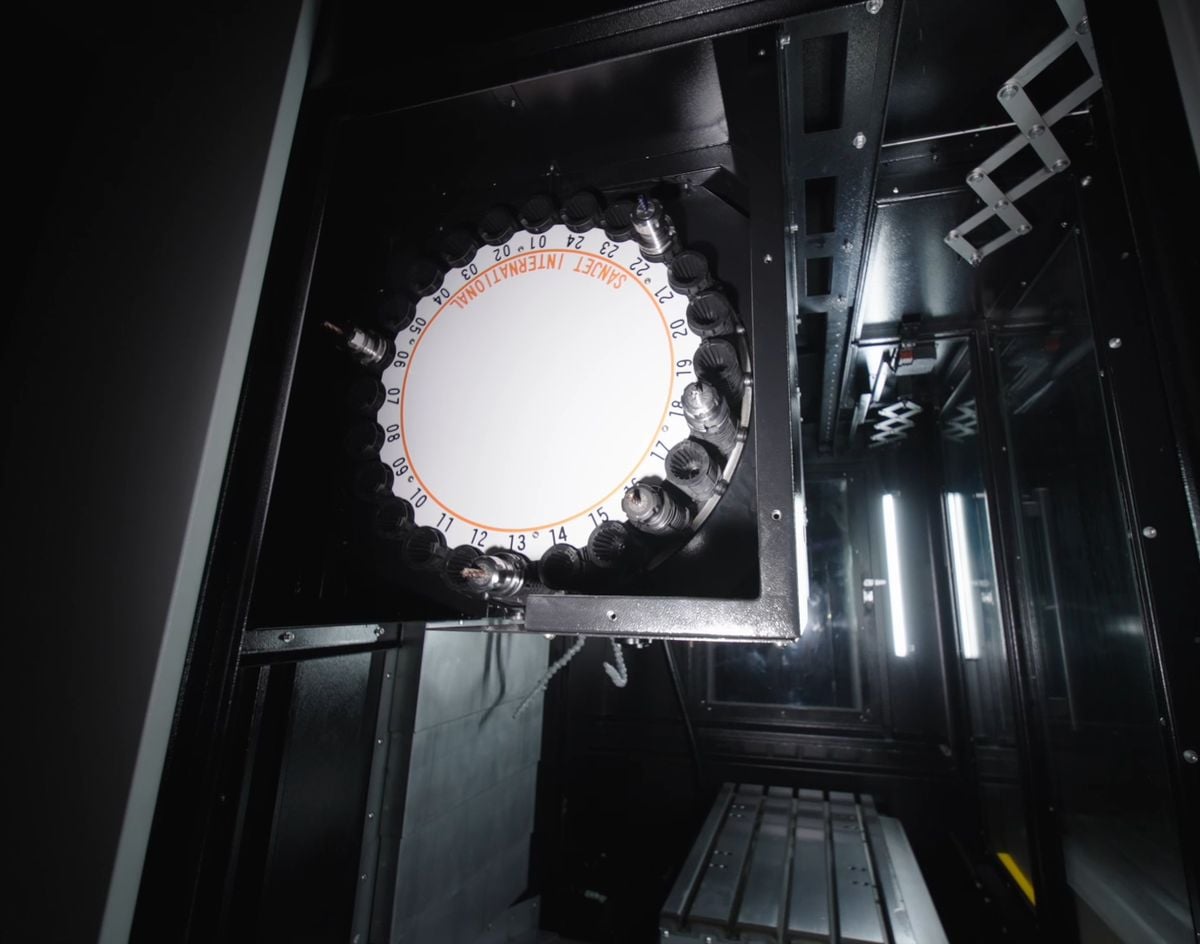

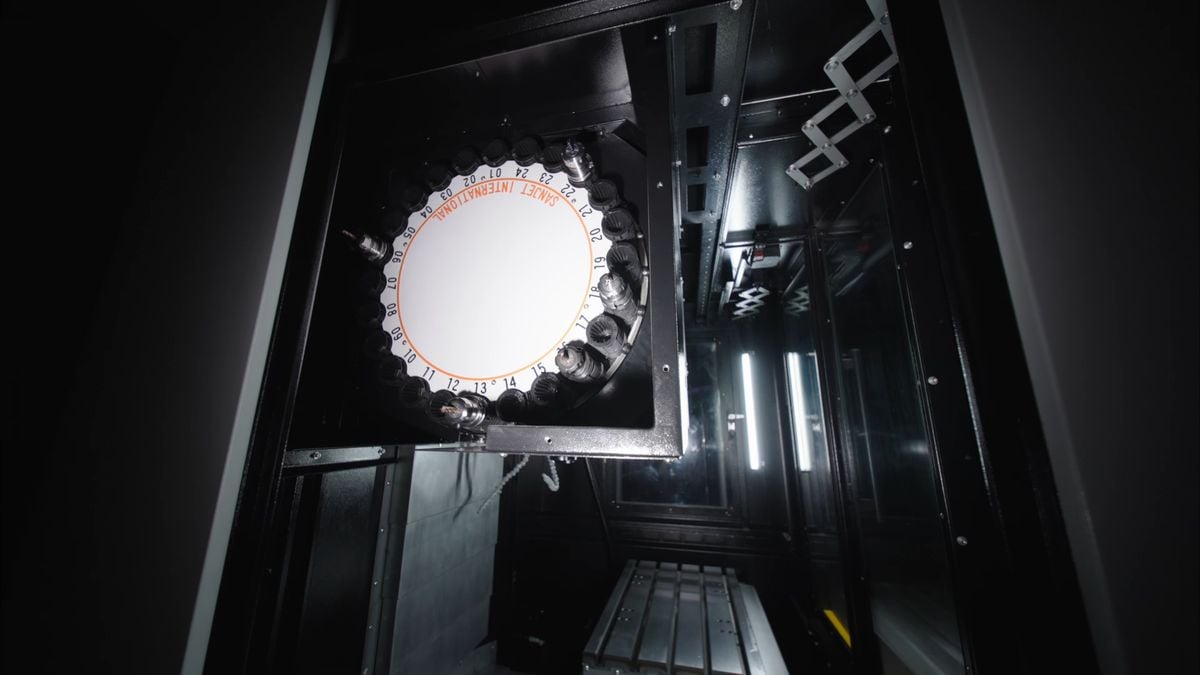

High-speed Servo Tool Changer
Опции за SYIL X9

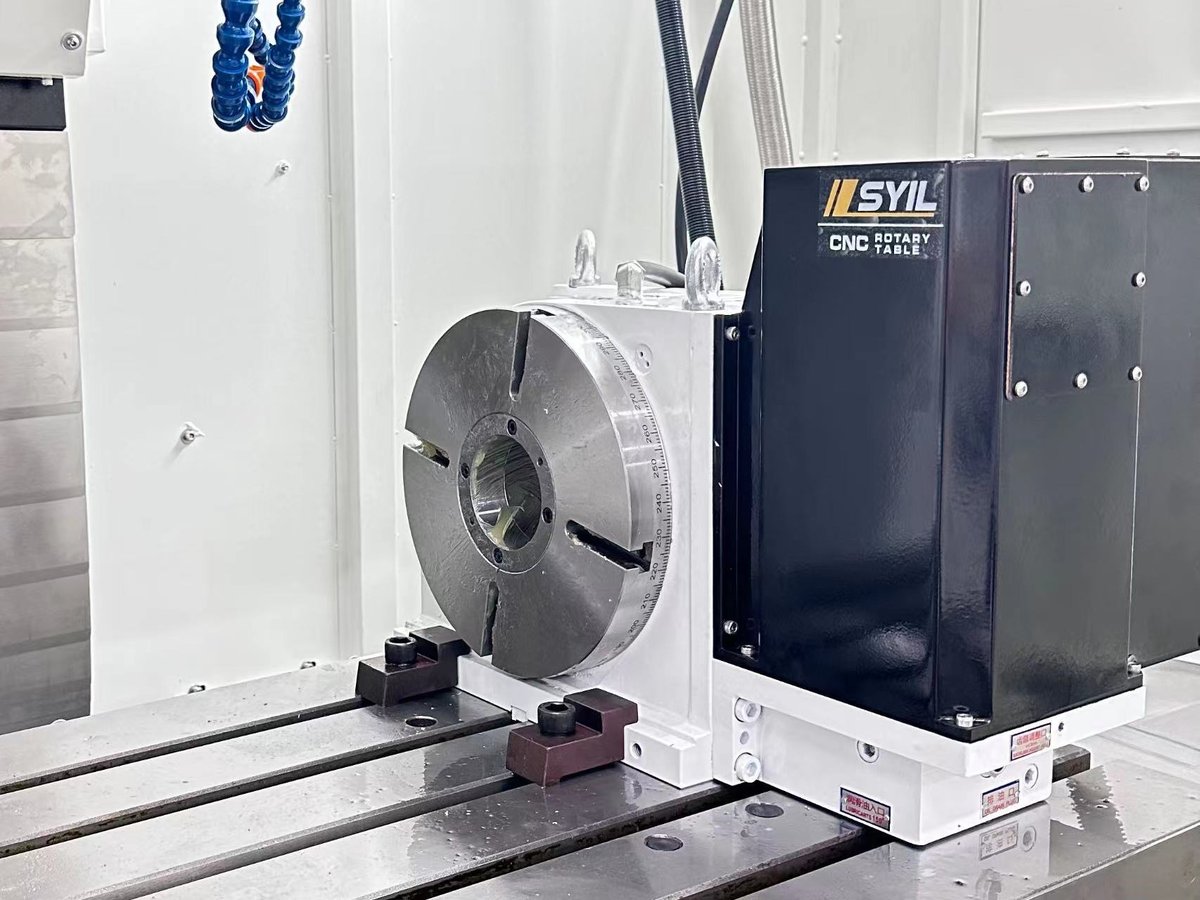

Четвърта ос 255 mm.
за 255 мм NC въртяща се маса.
Безжичен тип.
Тип кабел TTC200.
S800.

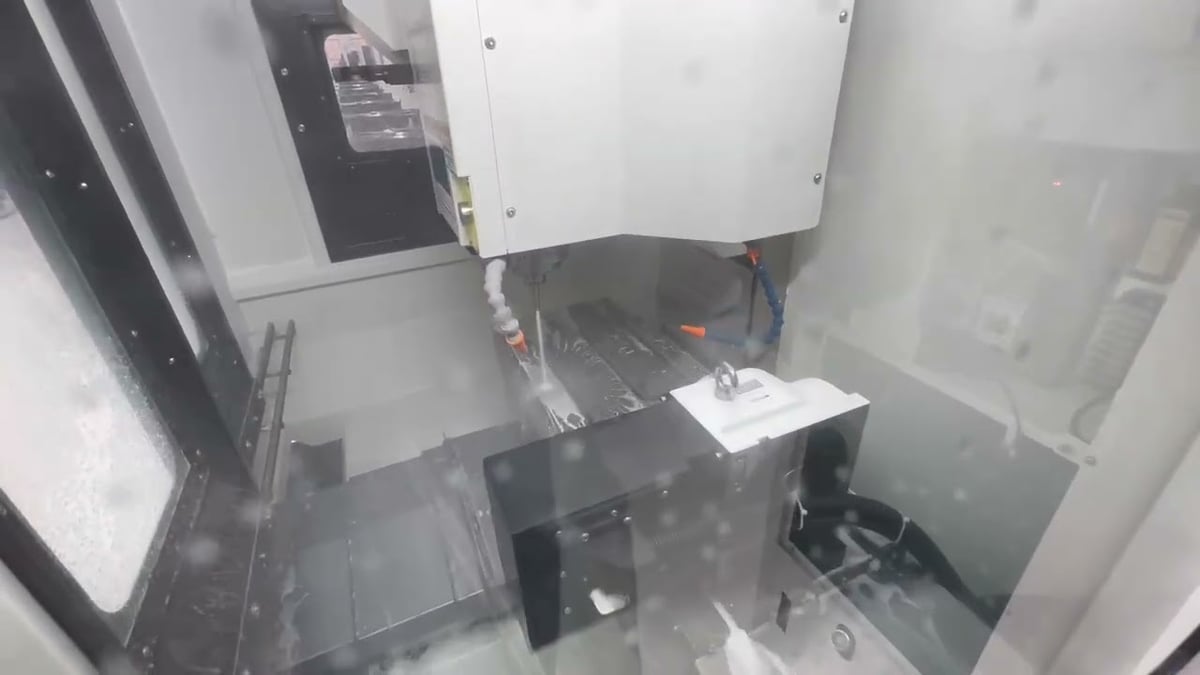

CTS 20 bar.
Технически спецификации
X5
X7
X9
X11
Таблица
Размер на масата (mm)
560×260
700×300
860×500
1050×550
Натоварване на масата (kg)
150
150
500
600
Повърхност на масата (брой×размер×разстояние в мм)
Т-образни прорези 3×14×80
Т-образни слотове 3×14×100
Т-образни прорези 5×18×100
Т-образни прорези 5×18×90
Разстояния за пътуване
Ос X (mm)
300
400
760
1000
Ос Y (mm)
260
300
500
500
Ос Z (mm)
300
380
500
500
Разстояние от носа на шпиндела до върха на масата
150-450
150-530
100-600
110-610
Разстояние между шпиндела и повърхността на колоната
330
358
530
650
Шпиндел
Конус на шпиндела
BT30
BT30
BT40
BT40
Електрическо задвижване
Директно
Колан
Колан
Колан
Максимална скорост на шпиндела (об/мин)
20,000
12,000
10,000 (12,000 по избор)
10,000
Подаване
Бързо преместване (мм/мин)
30,000
30,000
30,000
30,000
Подаване при рязане (мм/мин)
10,000
10,000
10,000
10,000
Автоматична смяна на инструменти
Тип
Колело
Ръка
Ръка
Ръка
Държач за инструменти
BT30
BT30
BT40
BT40
Капацитет за съхранение на инструменти
16
16
24
24
Максимален диаметър на инструмента (mm)
63
63
125
125
Максимална дължина на инструмента (mm)
200
200
240
300
Максимално тегло на инструмента (kg)
3
3
7
7
От инструмент до инструмент (s)
1
1.5
2
2.5
Други данни
Тегло на машината (kg)
2180
2200
5000
7000
Размери на машината Д x Ш x В (мм)
Площ, включително резервоар за охлаждаща течност и контролер
Площ, включително резервоар за охлаждаща течност и контролер
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Минимално/максимално налягане на въздуха (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Обем на резервоара за охлаждаща течност (литри)
80
80
130
240
