Schneeberger
Рамка на машина за минерално леене
Пътуване
X пътуване
300 mm
Пътуване Y
260 мм
Пътуване Z
300 mm
Разстояние между края на шпиндела и плота на масата
150-450 мм
Разстояние между шпиндела и повърхността на колоната
330 mm

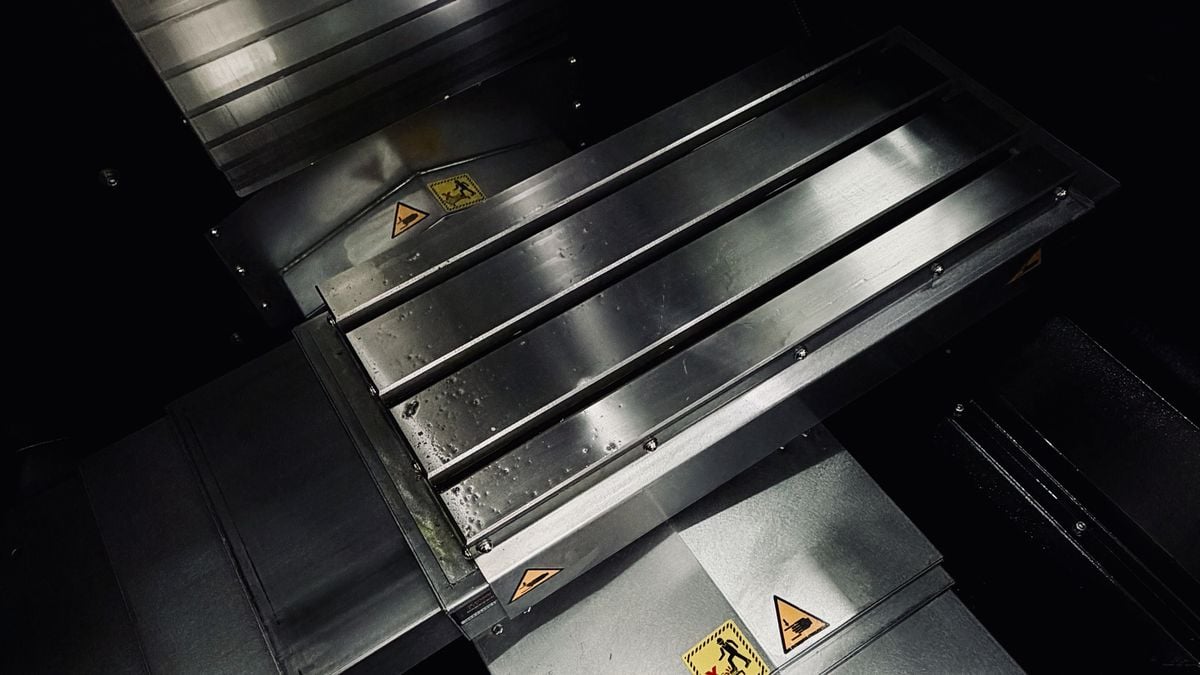

Таблица
Размер на таблицата
560×260 мм
Т-образни слотове (брой×размер×разстояние)
80 мм
Максимално натоварване на масата
330 фунта (150 кг)

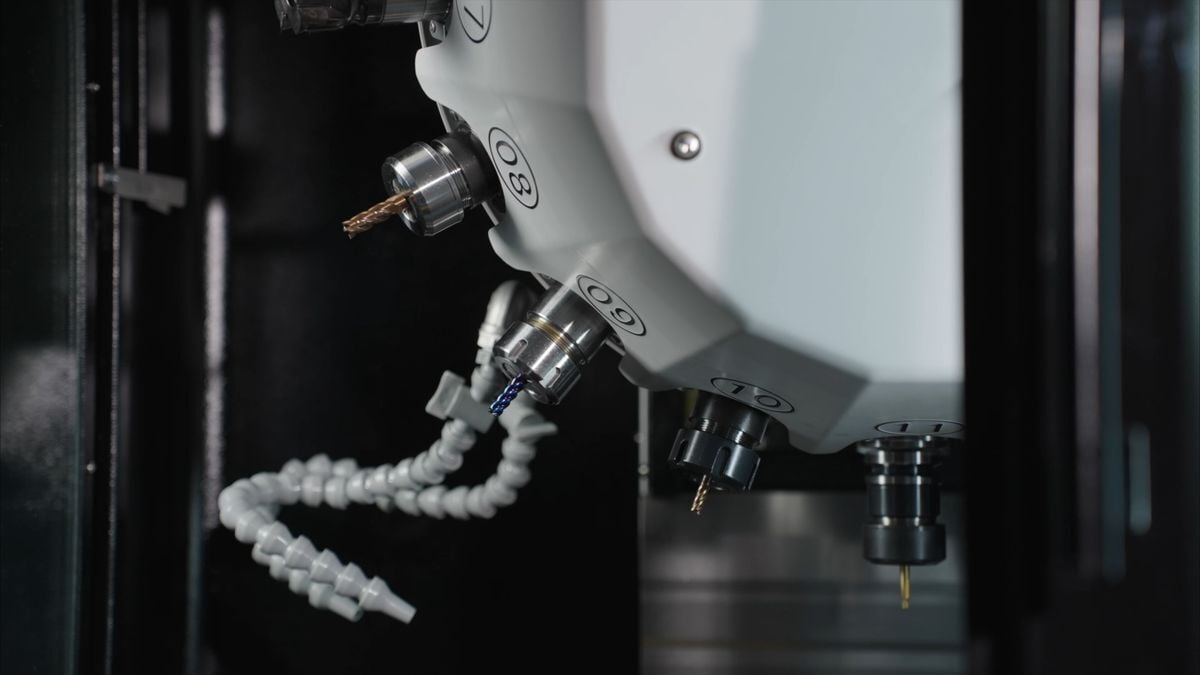

Шпиндел
Нос на шпиндела
BT30
Скорости на шпиндела
20 000 об/мин
Механизъм на предаване
Директно

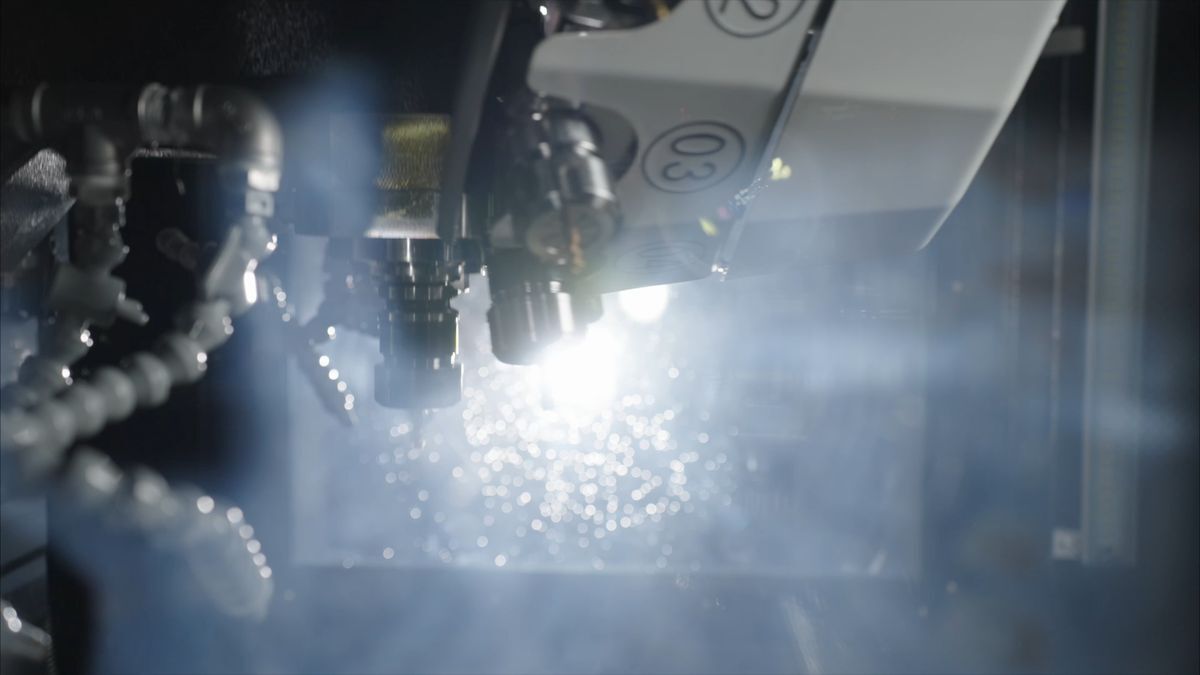

Подаване
Подаване при рязане
10 000 mm/min
Бързо преминаване
30 000 mm/min
Автоматична смяна на инструменти
Вид на инструмента
Колело
Капацитет за съхранение на инструменти
16 позиции
Максимален диаметър на инструмента
63 мм
Максимална дължина на инструмента
200 мм
Максимално тегло на инструмента
6,6 фунта (3 кг)
Инструмент към инструмент
1 s

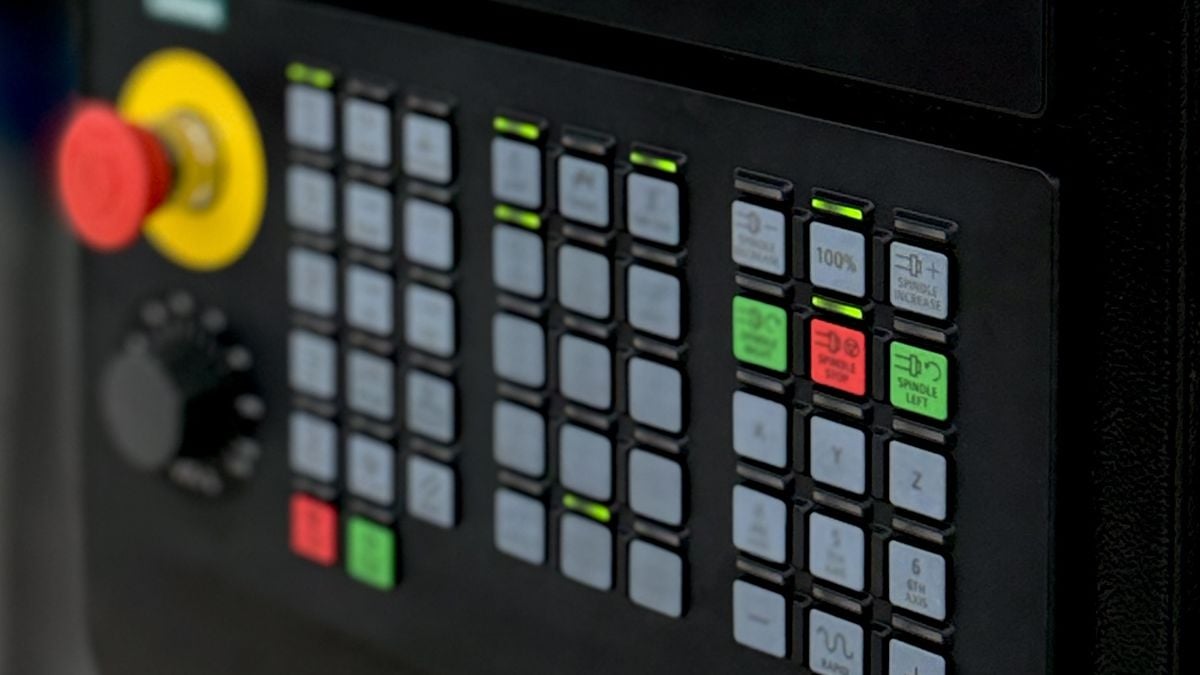

Захранване - Siemens
Изход на двигателя на шпиндела (скорост/макс.)
4,8 kW
Задвижващи двигатели (X, Y, Z)
1/2,2/3,5 kW
Източник на захранване
AC380V/ 3 фази
Захранване
12 kVA

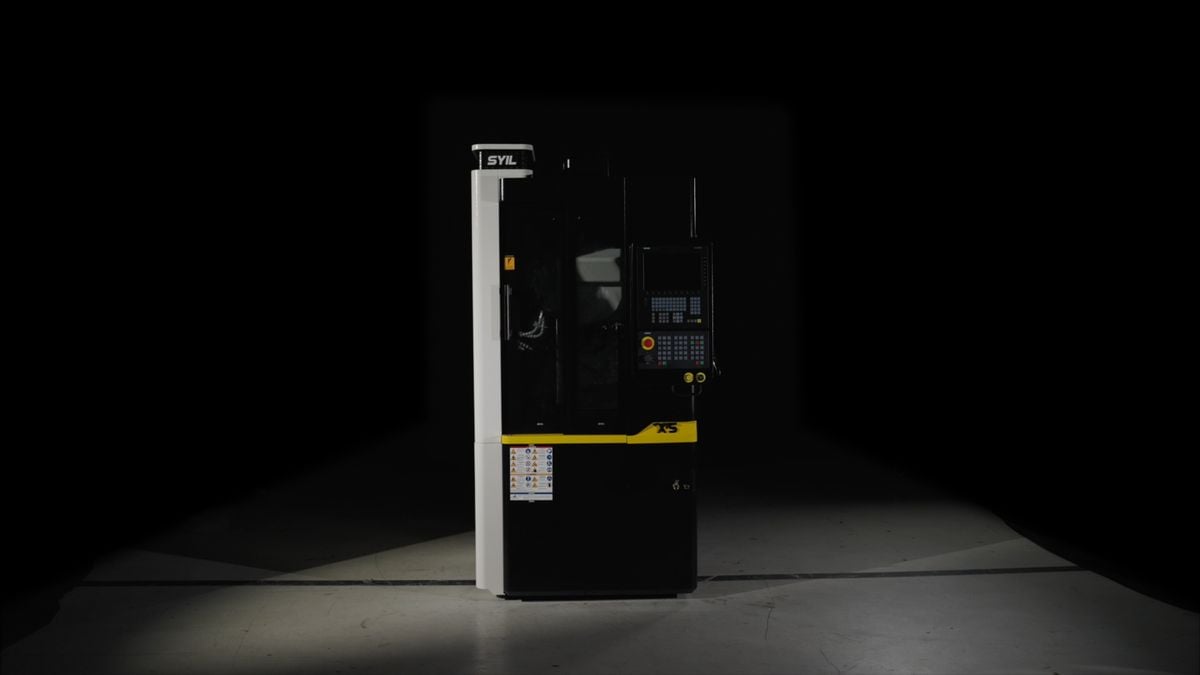

Размер и тегло на машината
Размер на пода (Д×Ш×В)
2020×1000×2360 мм
Задвижващи двигатели (X, Y, Z)
1/2,2/3,5 kW
Източник на захранване
AC380V/ 3 фази
Захранване
12 kVA
Спестяване на пространство и пари

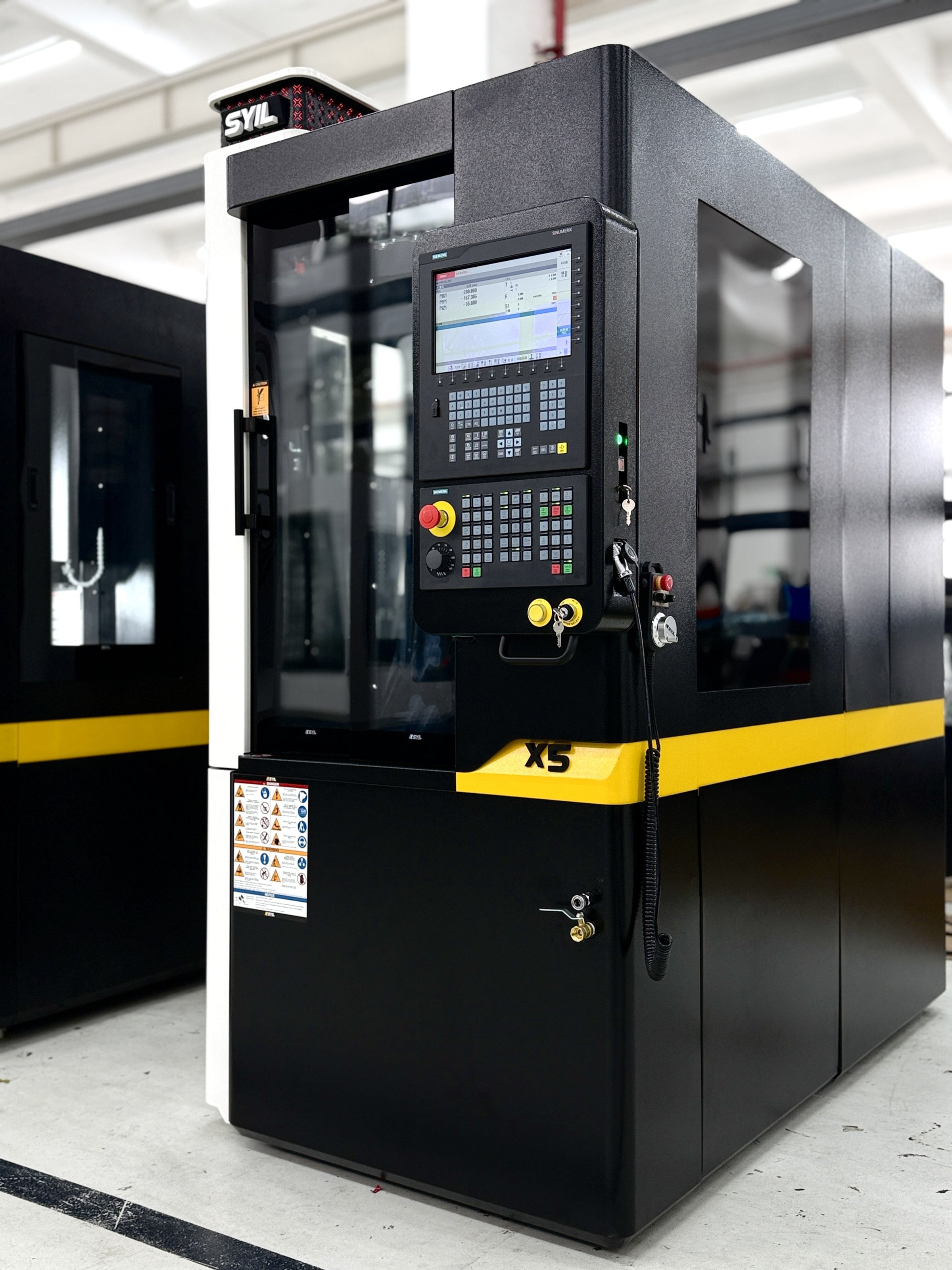

SYIL X5 е 3-осен обработващ център за максимална прецизност и мощна производителност. Можете лесно да добавите 4-та ос към вашия X5.

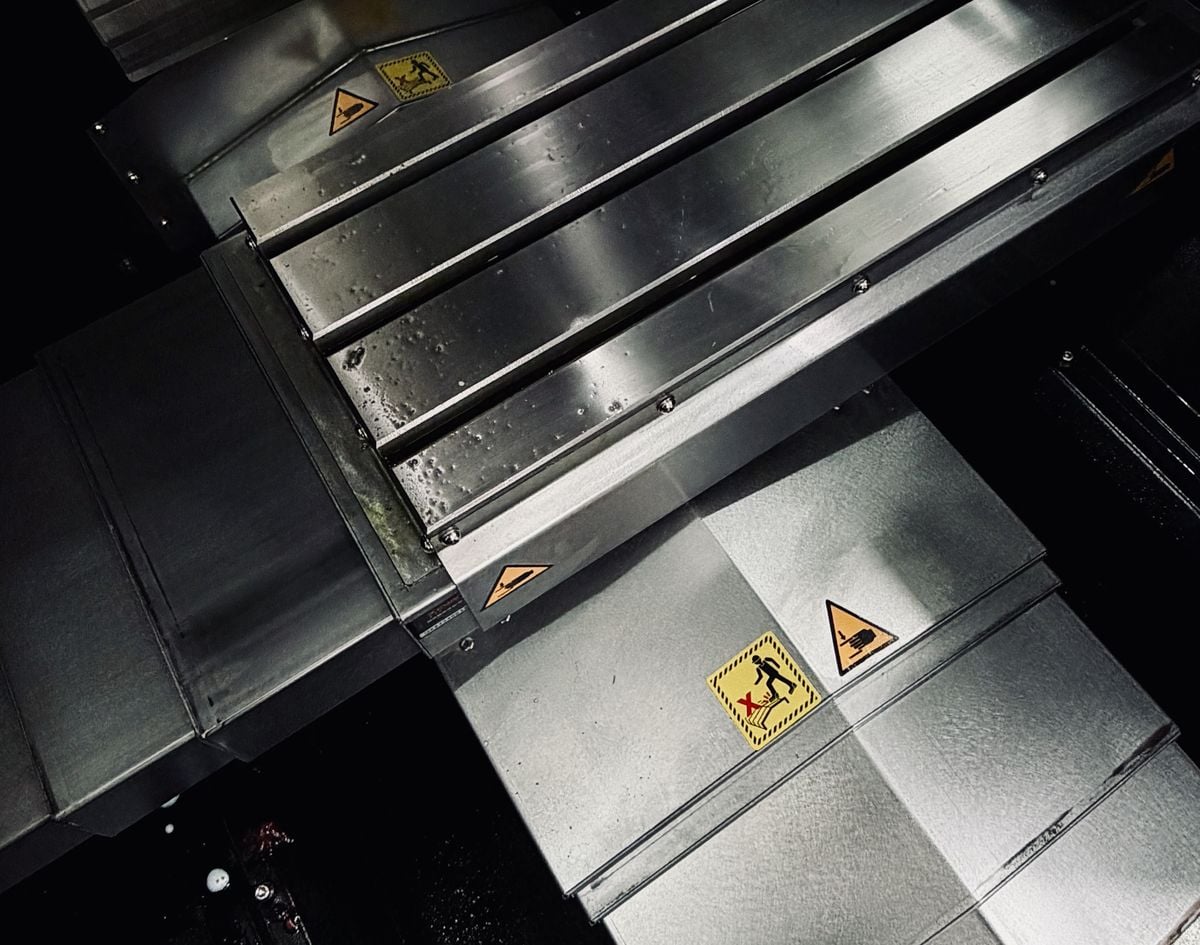

THK
Високопрецизни сачмени винтове и линейни направляващи

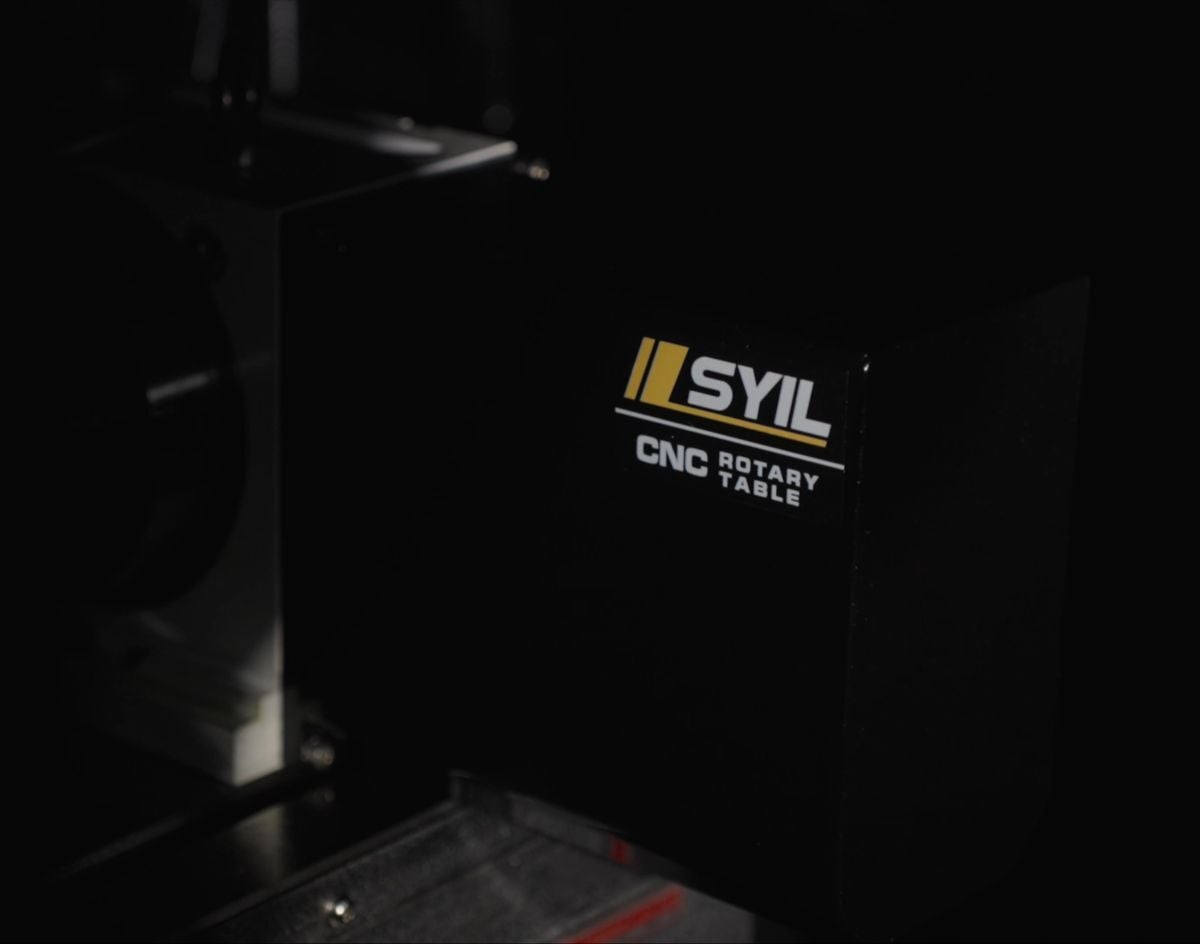

4-та ос
Опционална 4-та ос

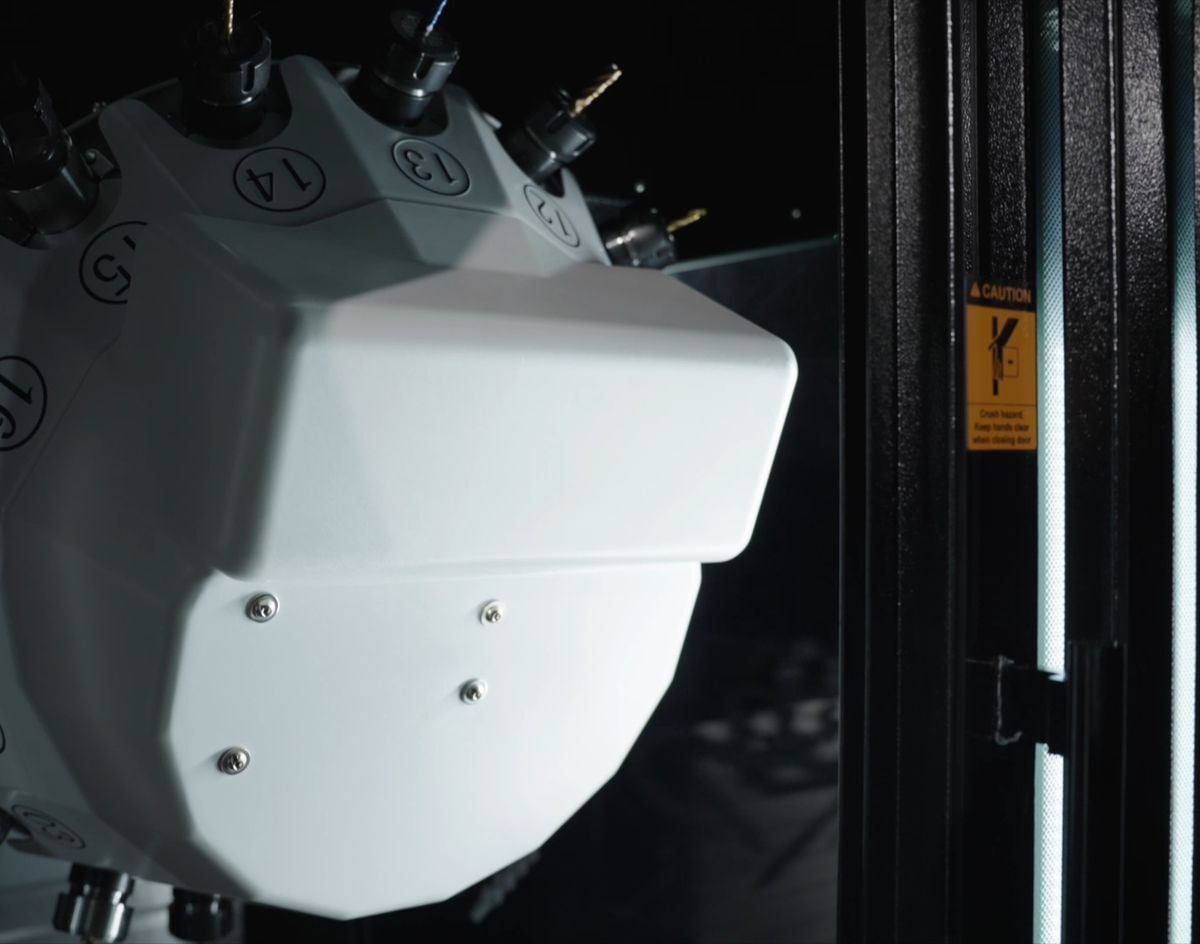

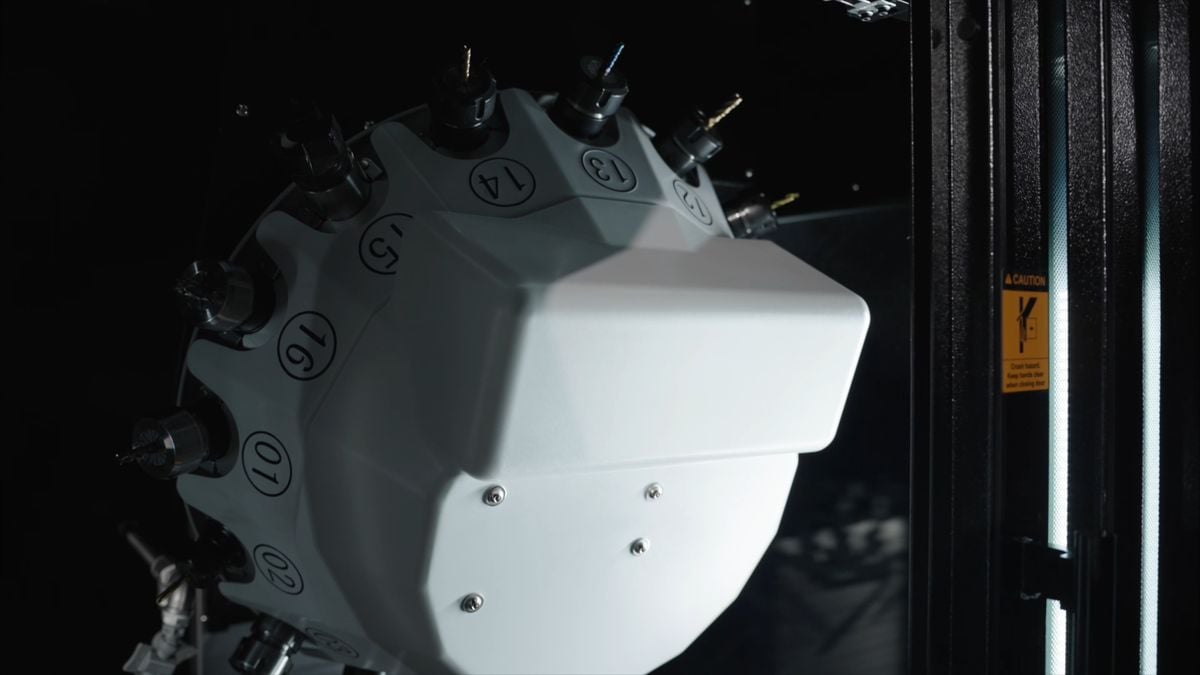

Високоскоростна сервосмяна на инструменти
16 позиции BT30
Опции за SYIL X5
125 мм.
за 125-милиметрова NC въртяща се маса.
Екстрактор S200.
Безжичен тип.
Тип кабел TTC200.
Технически спецификации
X5
X7
X9
X11
Таблица
Размер на масата (mm)
560×260
700×300
860×500
1050×550
Натоварване на масата (kg)
150
150
500
600
Повърхност на масата (брой×размер×разстояние в мм)
Т-образни прорези 3×14×80
Т-образни слотове 3×14×100
Т-образни прорези 5×18×100
Т-образни прорези 5×18×90
Разстояния за пътуване
Ос X (mm)
300
400
760
1000
Ос Y (mm)
260
300
500
500
Ос Z (mm)
300
380
500
500
Разстояние от носа на шпиндела до върха на масата
150-450
150-530
100-600
110-610
Разстояние между шпиндела и повърхността на колоната
330
358
530
650
Шпиндел
Конус на шпиндела
BT30
BT30
BT40
BT40
Електрическо задвижване
Директно
Колан
Колан
Колан
Максимална скорост на шпиндела (об/мин)
20,000
12,000
10,000 (12,000 по избор)
10,000
Подаване
Бързо преместване (мм/мин)
30,000
30,000
30,000
30,000
Подаване при рязане (мм/мин)
10,000
10,000
10,000
10,000
Автоматична смяна на инструменти
Тип
Колело
Ръка
Ръка
Ръка
Държач за инструменти
BT30
BT30
BT40
BT40
Капацитет за съхранение на инструменти
16
16
24
24
Максимален диаметър на инструмента (mm)
63
63
125
125
Максимална дължина на инструмента (mm)
200
200
240
300
Максимално тегло на инструмента (kg)
3
3
7
7
От инструмент до инструмент (s)
1
1.5
2
2.5
Други данни
Тегло на машината (kg)
2180
2200
5000
7000
Размери на машината Д x Ш x В (мм)
Площ, включително резервоар за охлаждаща течност и контролер
Площ, включително резервоар за охлаждаща течност и контролер
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Минимално/максимално налягане на въздуха (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Обем на резервоара за охлаждаща течност (литри)
80
80
130
240
