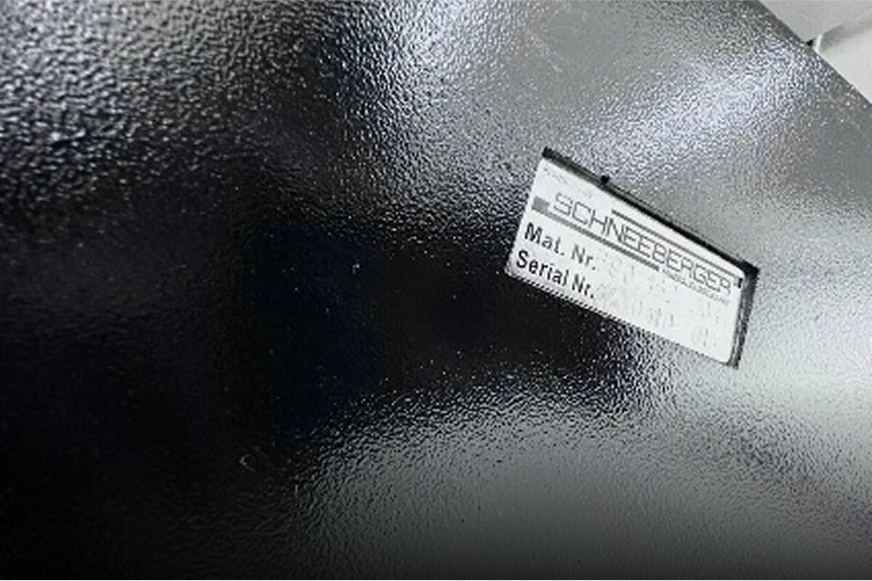

Schneeberger
Рамка на машина за минерално леене

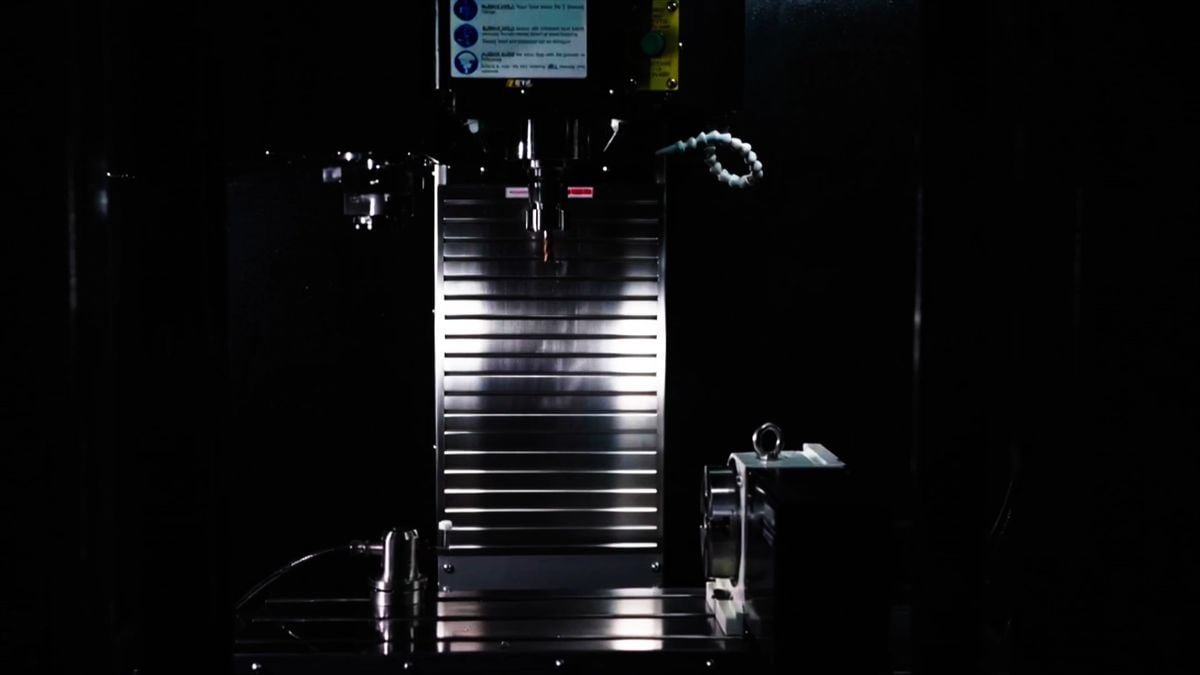

Пътуване
X пътуване
400 mm
Пътуване Y
300 mm
Пътуване Z
380 мм
Разстояние между края на шпиндела и плота на масата
150-530 mm
Разстояние между шпиндела и повърхността на колоната
358 mm

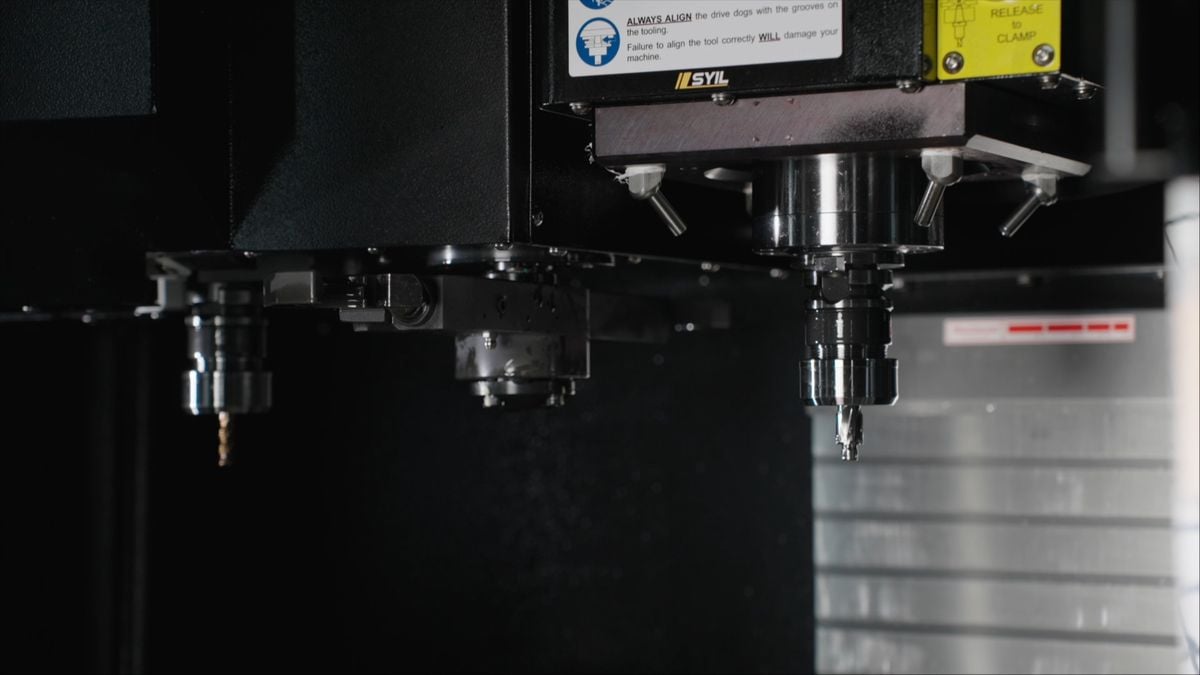

Таблица
Размер на таблицата
700×300 мм
Т-образни слотове (брой×размер×разстояние)
3×14×100 mm
Максимално натоварване на масата
330 фунта (150 кг)

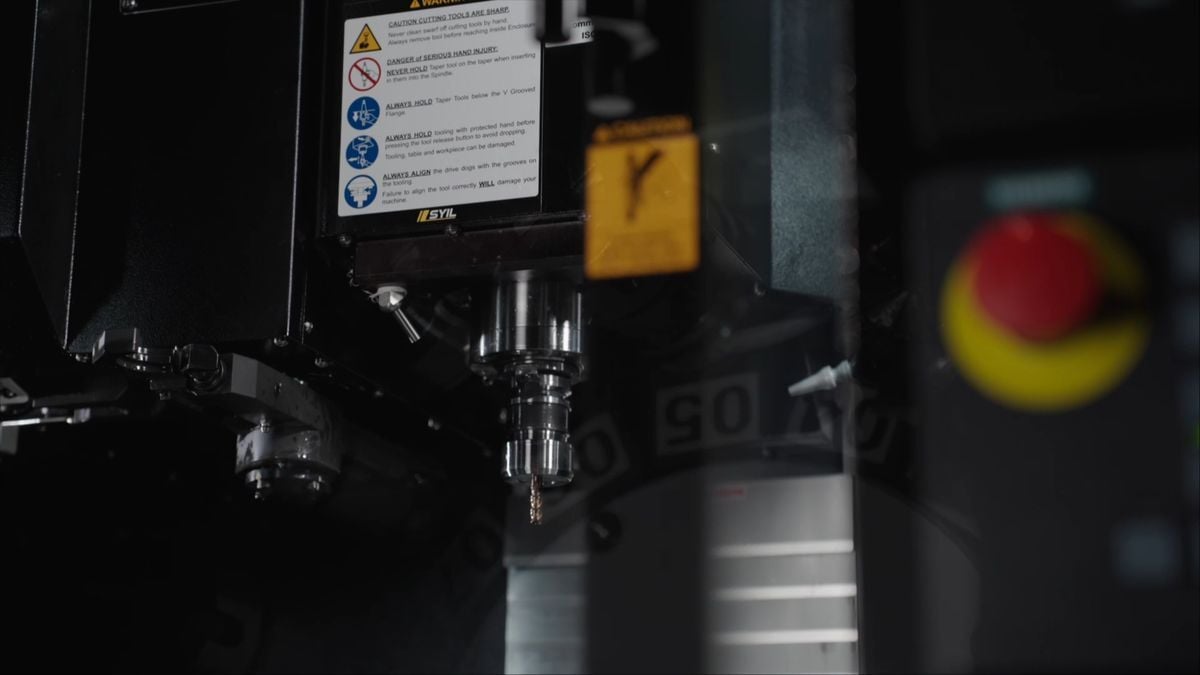

Шпиндел
Нос на шпиндела
BT30
Скорости на шпиндела
12 000 об/мин
Механизъм на предаване
Ремък

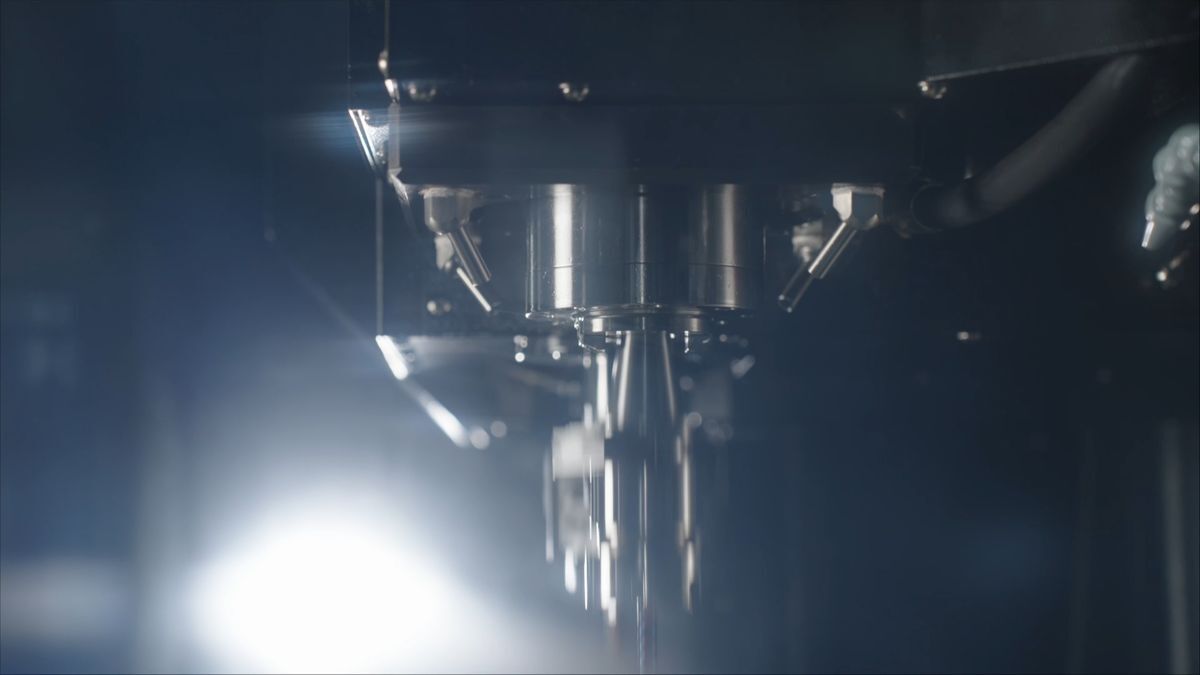

Подаване
Подаване при рязане
10 000 мм/мин
Бързо преминаване
30 000 мм/мин
-1.png)

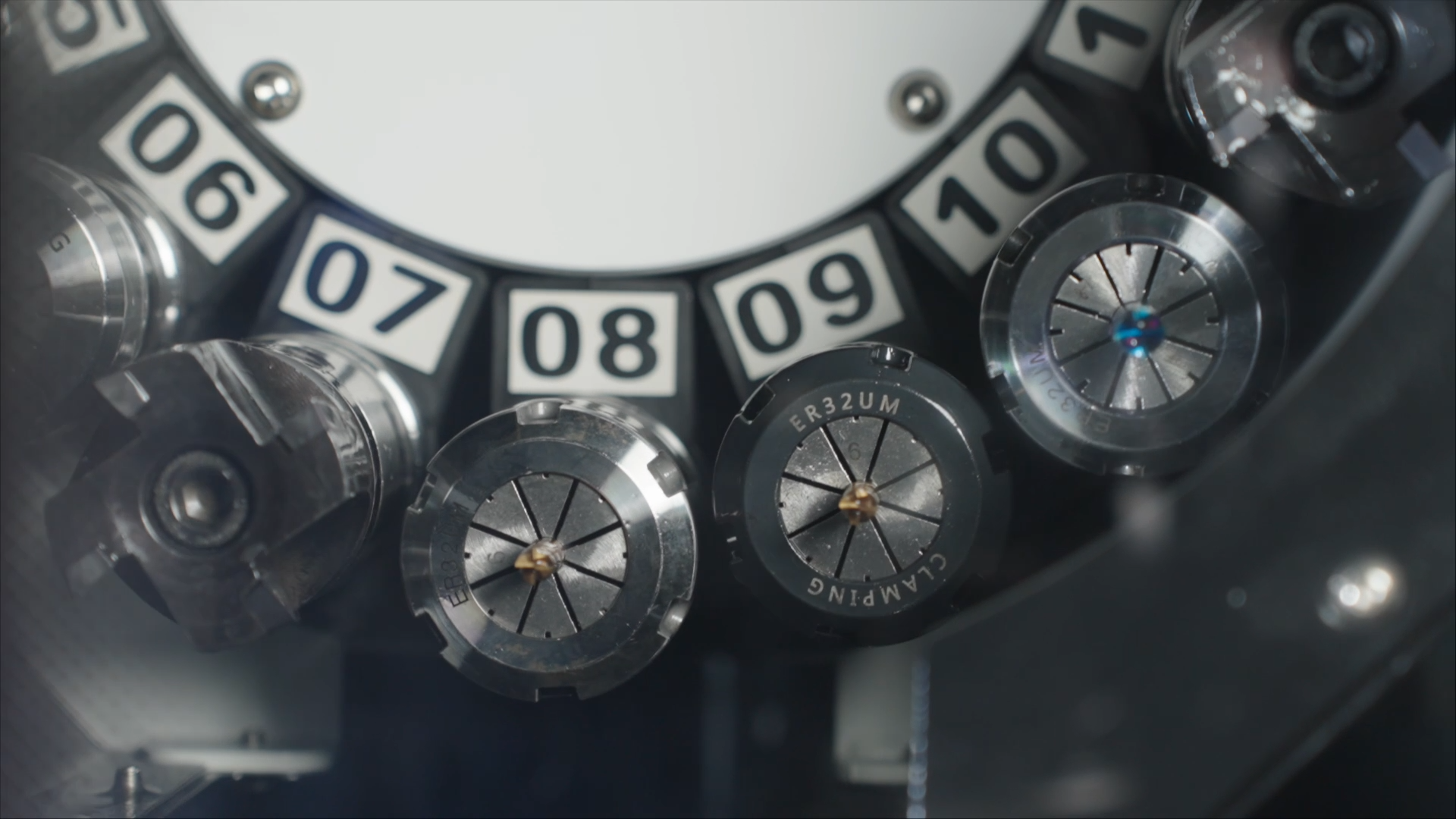

Автоматична смяна на инструменти
Тип инструмент
Тип рамо
Капацитет за съхранение на инструменти
16 бр.
Макс. Диаметър на инструмента
63 мм
Макс. Дължина на инструмента
200 мм
Макс. Максимално тегло на инструмента
6,6 фунта (3 кг)
Инструмент към инструмент
1.5 s

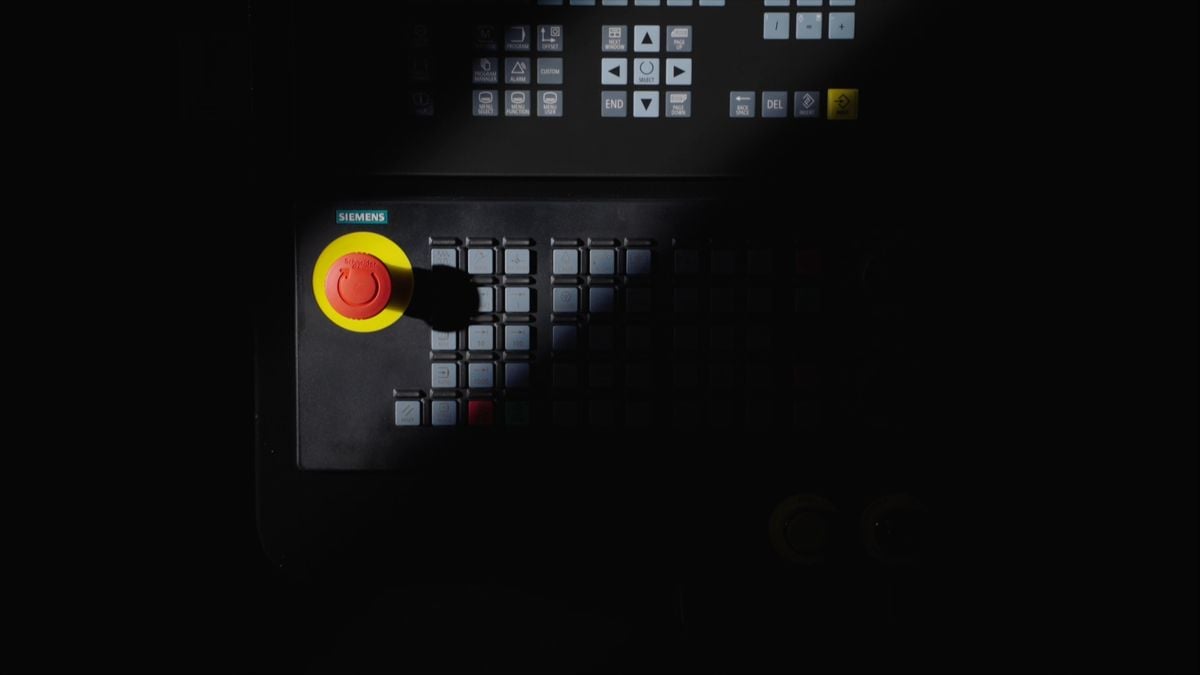

Захранване - Siemens 828
Изход на двигателя на шпиндела (скорост/макс.)
7,5/11 kW
Задвижващи двигатели (X,Y,Z)
1,1/2,2/2,2 kW
Източник на захранване
AC380V/ 3 фази
Захранване
14 kVA

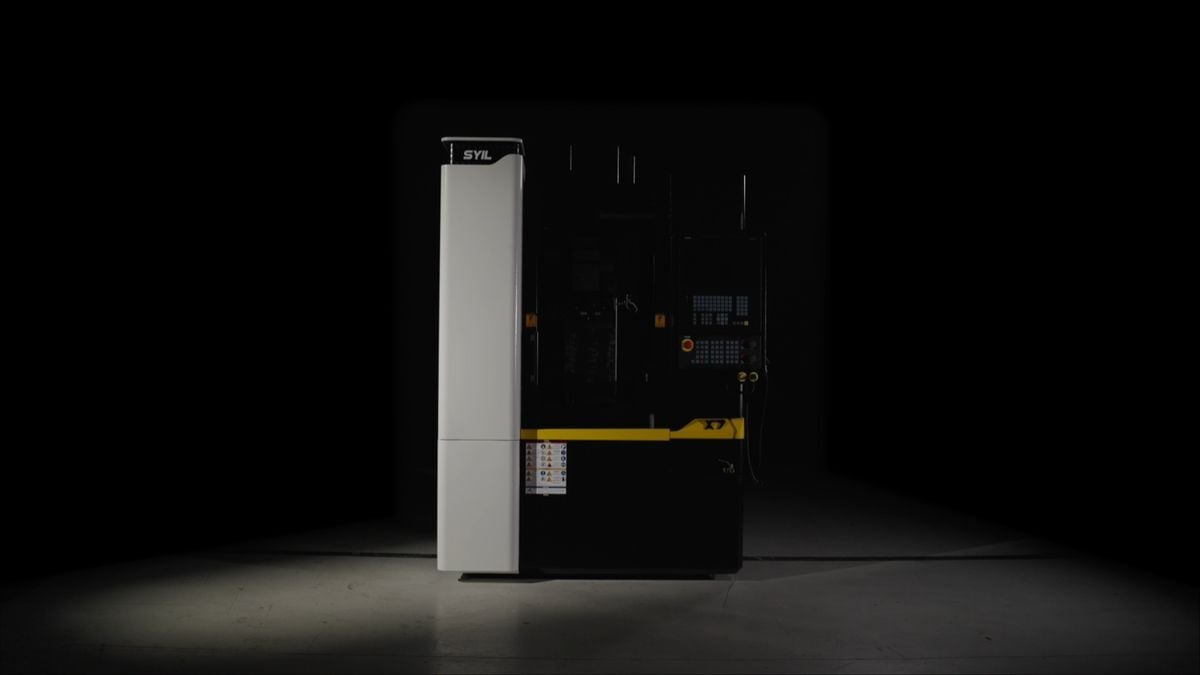

Размер и тегло на машината
Размер на пода (Д×Ш×В)
1800×1600×2250 мм
Тегло
2200 кг
Най-добрата стойност за CNC фреза в своя клас
Компактната машина SYIL X7 с ЦПУ заема малко място и работи с безпрецедентна скорост. Тя предоставя пълни възможности на ЦПУ в компактно пространство, като осигурява високо качество на обработка.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

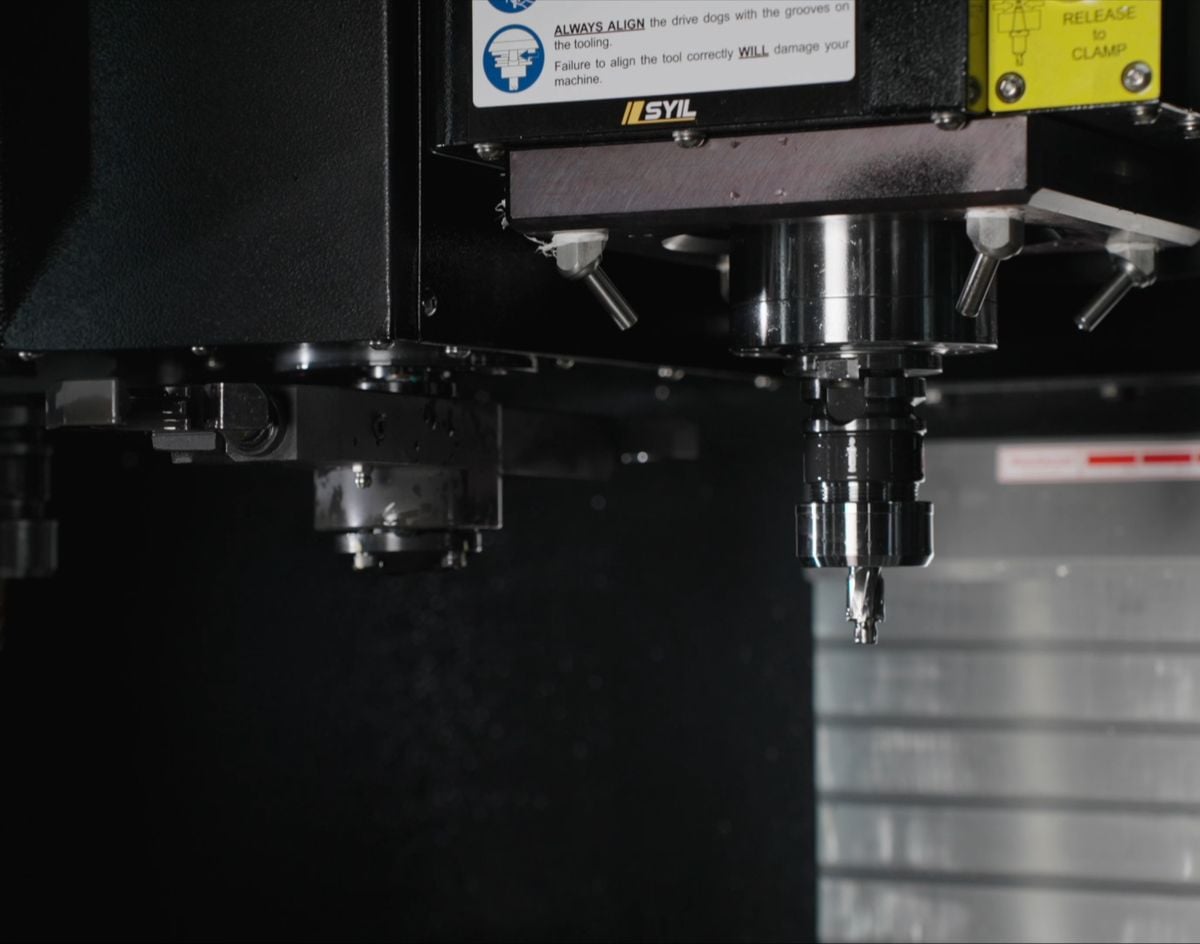

THK
Високопрецизни сачмени винтове и линейни направляващи

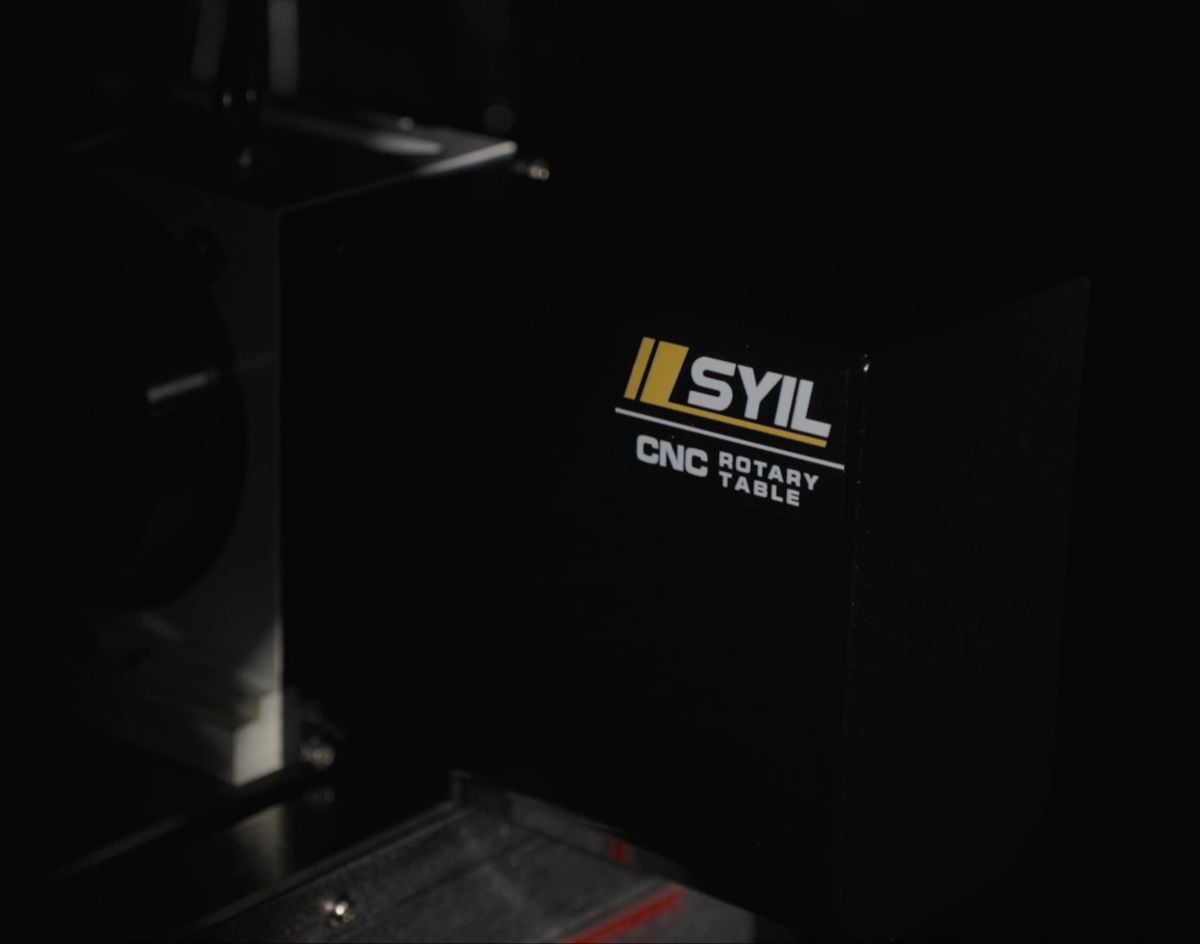

4-та ос
Опционална 4-та ос

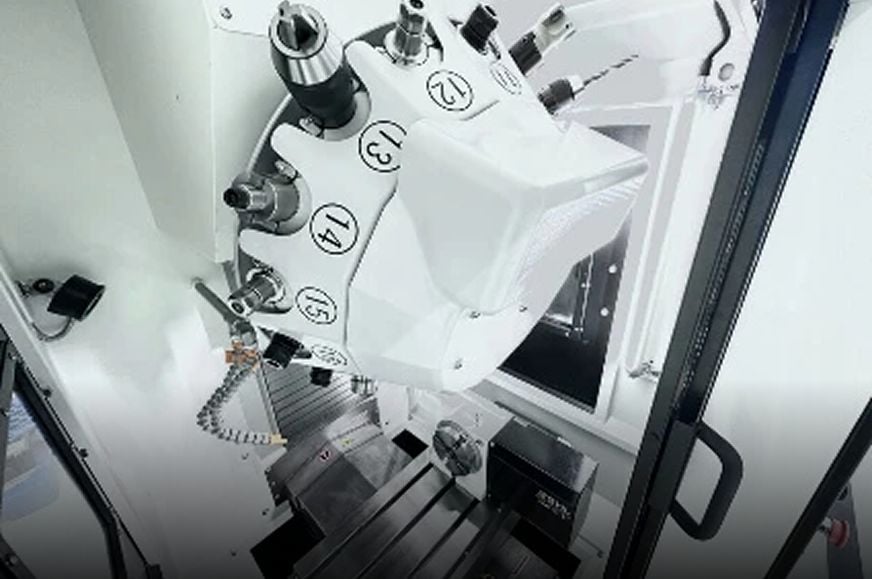

Високоскоростна сервосмяна на инструменти
BT30 с 16 джоба
Опции за SYIL X7

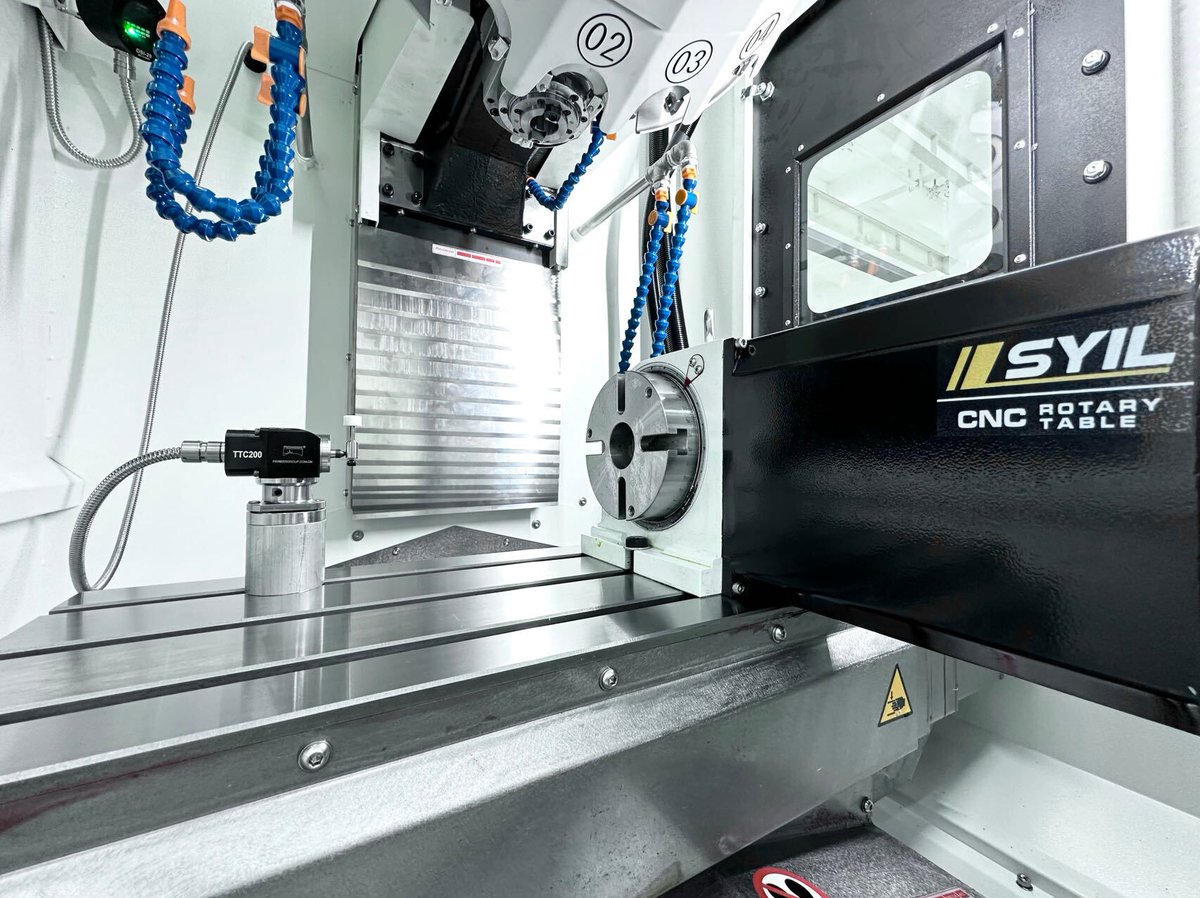

125 мм.

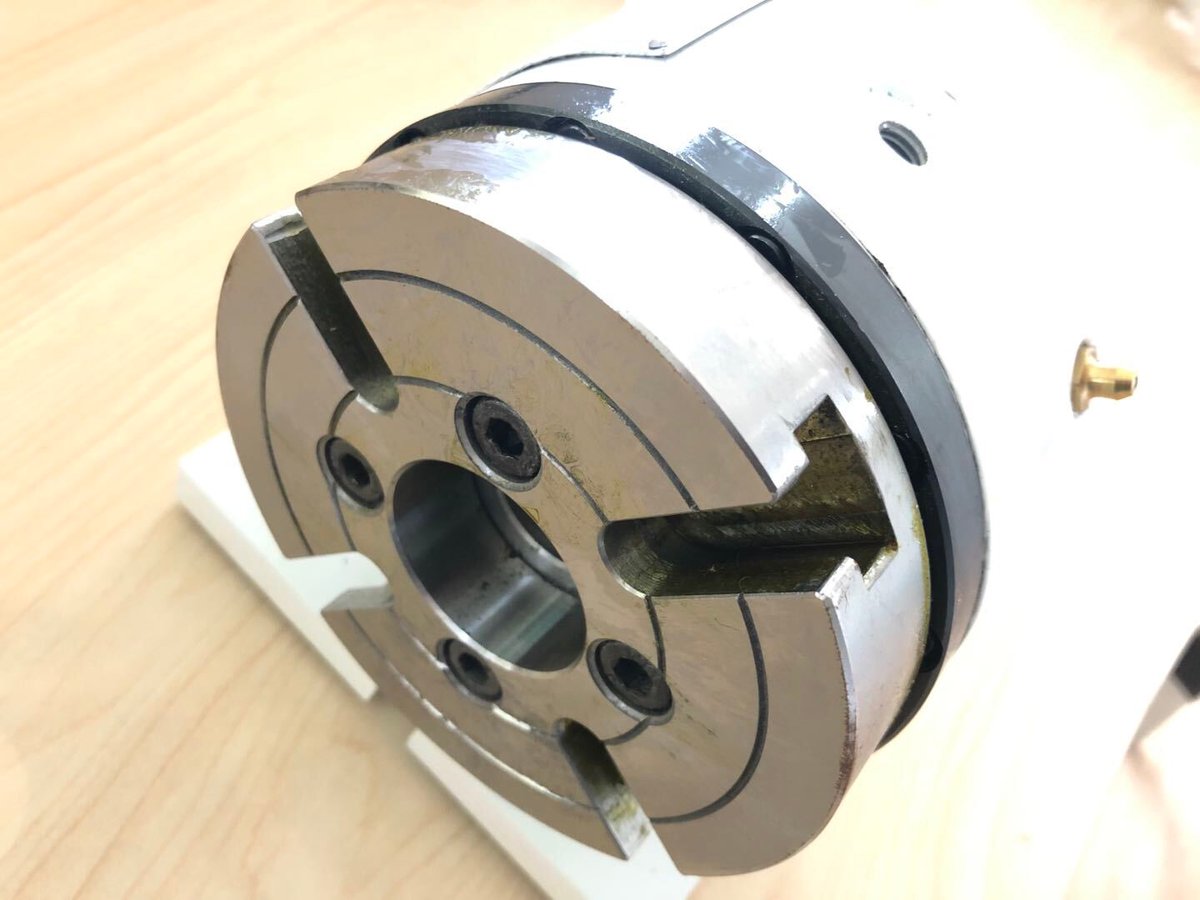

за 125-милиметрова NC въртяща се маса.

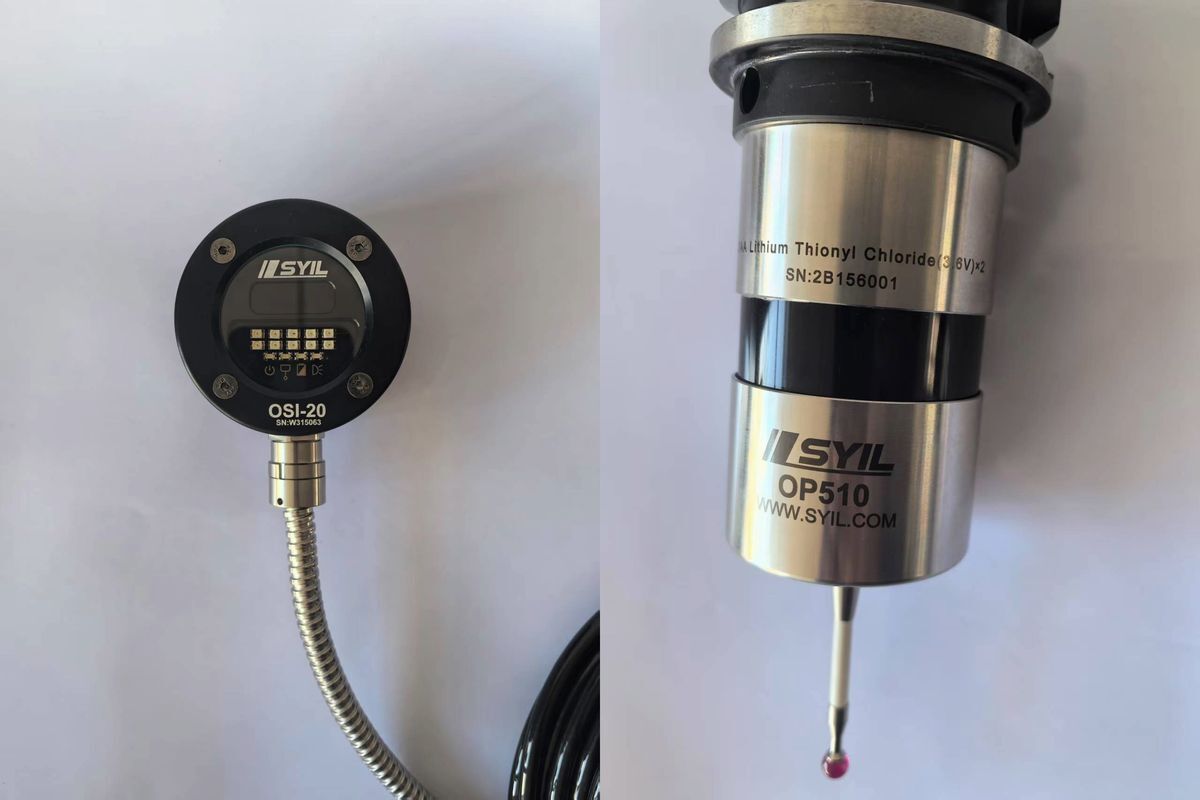

Безжичен тип.

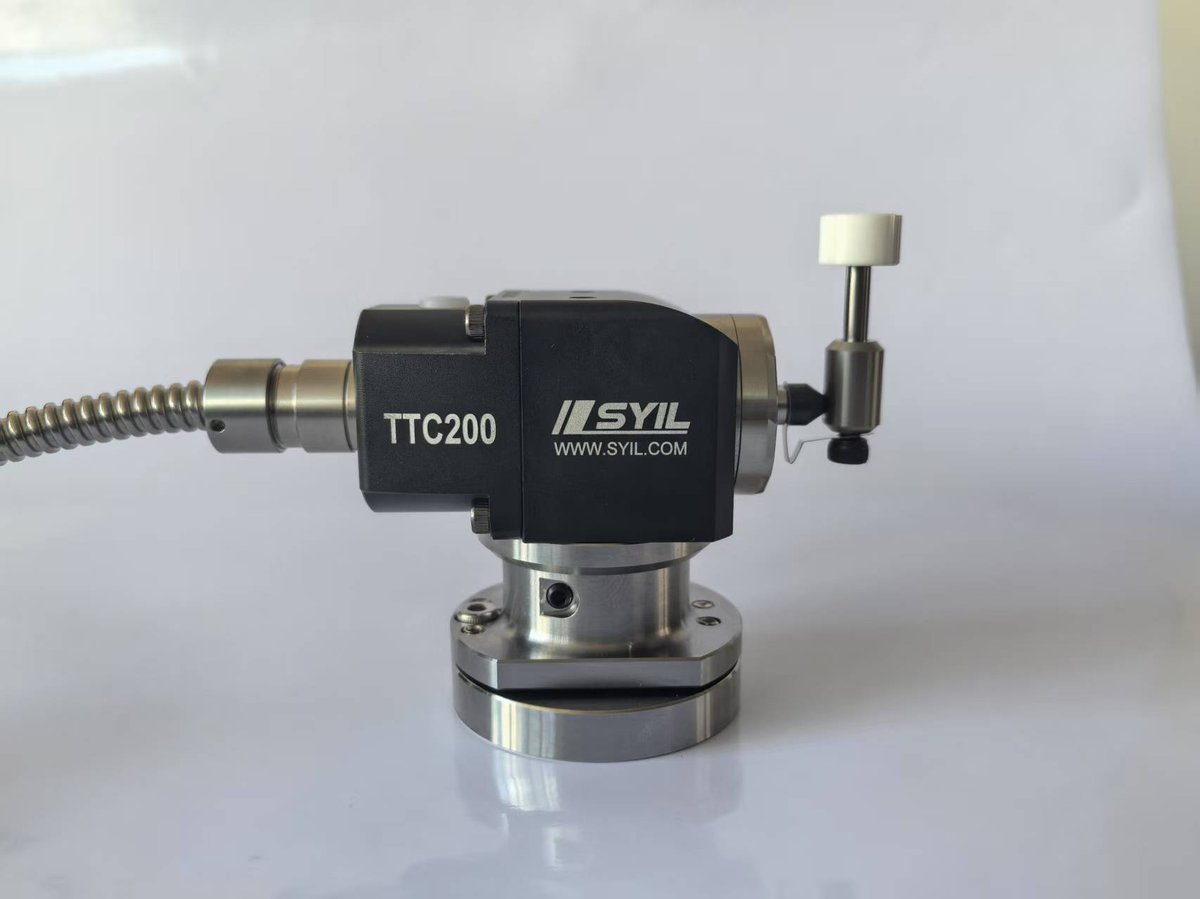

Тип кабел TTC200.

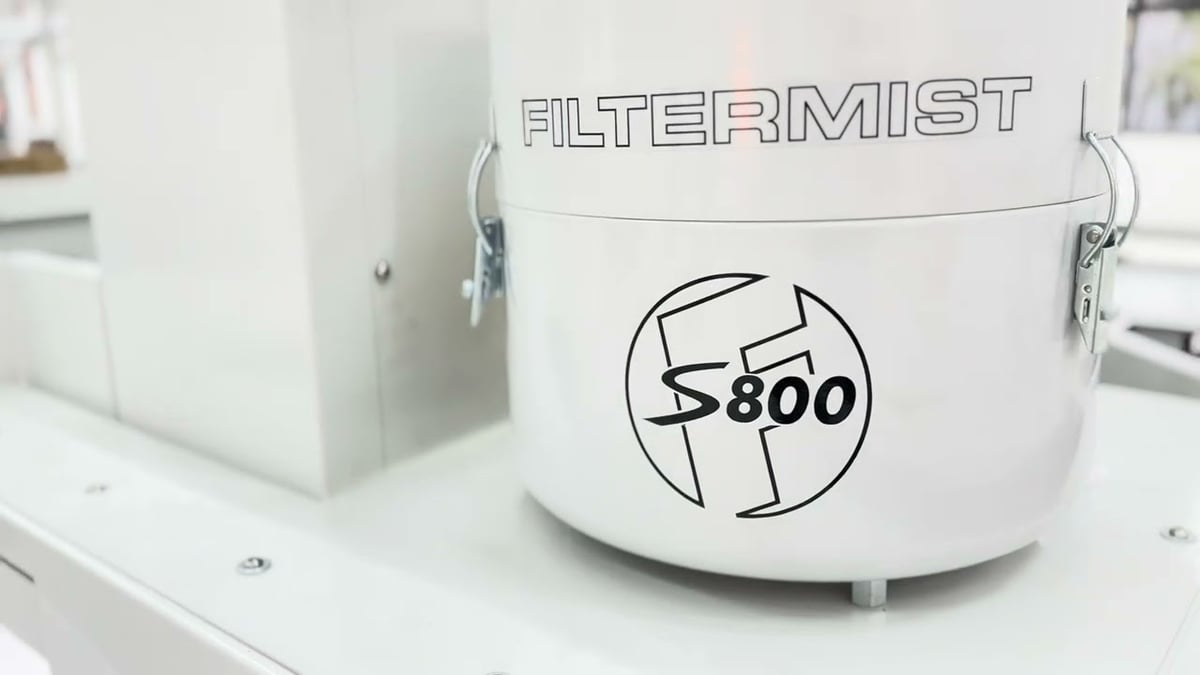

S800.
Технически спецификации
X5
X7
X9
X11
Таблица
Размер на масата (mm)
560×260
700×300
860×500
1050×550
Натоварване на масата (kg)
150
150
500
600
Повърхност на масата (брой×размер×разстояние в мм)
Т-образни прорези 3×14×80
Т-образни слотове 3×14×100
Т-образни прорези 5×18×100
Т-образни прорези 5×18×90
Разстояния за пътуване
Ос X (mm)
300
400
760
1000
Ос Y (mm)
260
300
500
500
Ос Z (mm)
300
380
500
500
Разстояние от носа на шпиндела до върха на масата
150-450
150-530
100-600
110-610
Разстояние между шпиндела и повърхността на колоната
330
358
530
650
Шпиндел
Конус на шпиндела
BT30
BT30
BT40
BT40
Електрическо задвижване
Директно
Колан
Колан
Колан
Максимална скорост на шпиндела (об/мин)
20,000
12,000
10,000 (12,000 по избор)
10,000
Подаване
Бързо преместване (мм/мин)
30,000
30,000
30,000
30,000
Подаване при рязане (мм/мин)
10,000
10,000
10,000
10,000
Автоматична смяна на инструменти
Тип
Колело
Ръка
Ръка
Ръка
Държач за инструменти
BT30
BT30
BT40
BT40
Капацитет за съхранение на инструменти
16
16
24
24
Максимален диаметър на инструмента (mm)
63
63
125
125
Максимална дължина на инструмента (mm)
200
200
240
300
Максимално тегло на инструмента (kg)
3
3
7
7
От инструмент до инструмент (s)
1
1.5
2
2.5
Други данни
Тегло на машината (kg)
2180
2200
5000
7000
Размери на машината Д x Ш x В (мм)
Площ, включително резервоар за охлаждаща течност и контролер
Площ, включително резервоар за охлаждаща течност и контролер
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Минимално/максимално налягане на въздуха (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Обем на резервоара за охлаждаща течност (литри)
80
80
130
240
