Възможности за обработка
Максимален диаметър на шината за обработка (mm)
Φ20 mm
Диаметър на проходния отвор на шпиндела (mm)
ø25
Максимална дължина на обработка (мм) и (инч) (без направляваща втулка)
2.5D (максимум 50)
Максимална дължина на обработка (мм) и (инч) (фиксирана направляваща втулка)
220 (по избор)
Максимална дължина на обработка (мм) и (инч) (ротационна направляваща втулка)
180
Максимален диаметър на затягане на задния шпиндел (mm)
Φ20
Максимален диаметър на пробиване на шпиндела (mm)
Φ10
Възможности за обработка
Максимален диаметър на шпиндела за завиване
M10
Максимален диаметър на пробиване на задния шпиндел (mm)
Φ10
Максимален диаметър на завиване на задния шпиндел
M10
Максимален диаметър на пробиване на радиалния инструмент (mm)
Φ8
Максимален диаметър на резбонарязване на радиалния инструмент
M6
Максимален диаметър на пробиване на инструмента с обратно захранване (mm)
Φ8 (по избор)
Максимален диаметър на резбонарязване на инструмента с обратно захранване
М6 (по избор)
Механични възможности
Скорост на шпиндела (r/min)
10000 (въртяща се направляваща втулка 8000)
Скорост на задния шпиндел (r/min)
10000
Радиална скорост на инструмента под напрежение (r/min)
6000
Скорост на инструмента при работа на заден ход (r/min)
6000 (по избор)
Бърза скорост на движение (m/min)
24 (X2, Y1, Z1, Z2)
Бърза скорост на движение (m/min)
20(X1)
Ход на шпиндела (mm)
≤0.002
Точност на повторното позициониране (mm)
≤0.003
Система от инструменти
Външни цилиндрични инструменти
1(□16)+6(□12)
Инструменти за челна обработка
4 (ER16)
Радиални инструменти за работа под напрежение
2(ER11)+3(ER16)
Държач за инструменти за дълбоки отвори
2 (ER16, по избор)
Инструменти за обратна обработка
4 (ER16)
Инструмент с обратно захранване
По избор
Държач за инструменти за обратно струговане
няма
Мощност на двигателя
Шпиндел (kw)
6.5
Линеен задвижващ вал (kw)
1 (Siemens: 0,94)
Радиален инструмент с жива сила (kw)
1 (Siemens: 0,94)
Инструмент за обратно предаване (kw)
1 (Siemens: 0,94) (по избор)
Охлаждаща помпа (kw)
0.4
Други
Размер (мм)
2565x1350x1850
Тегло (кг)
2900

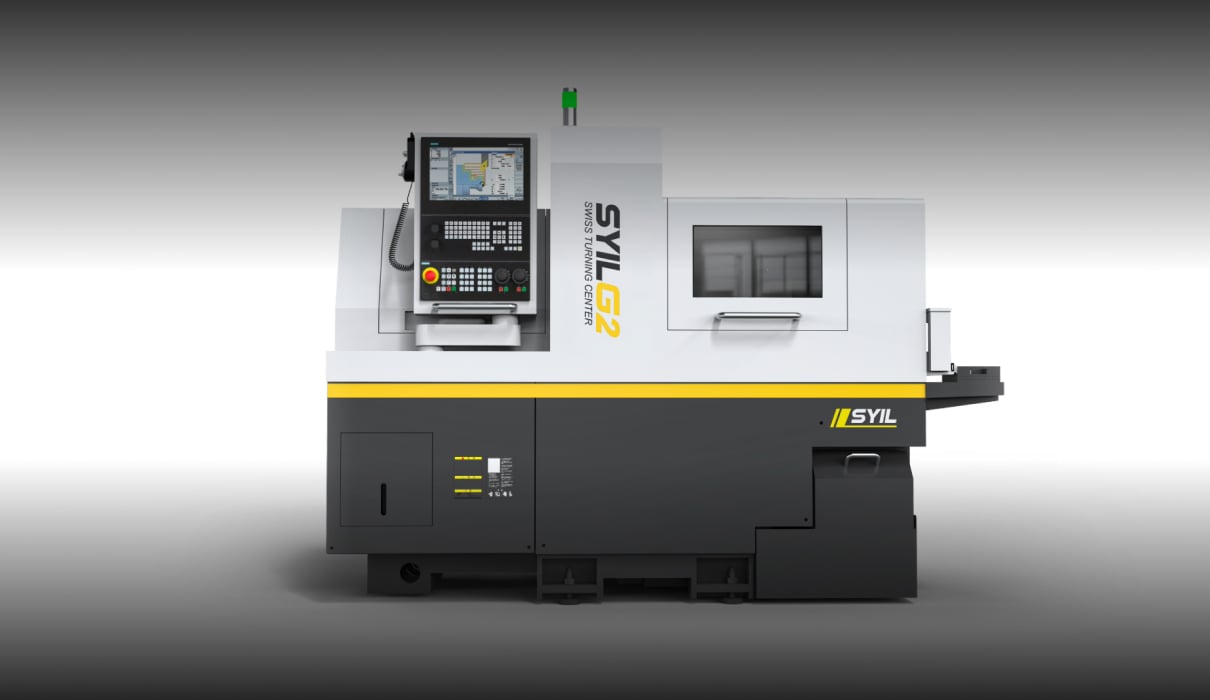

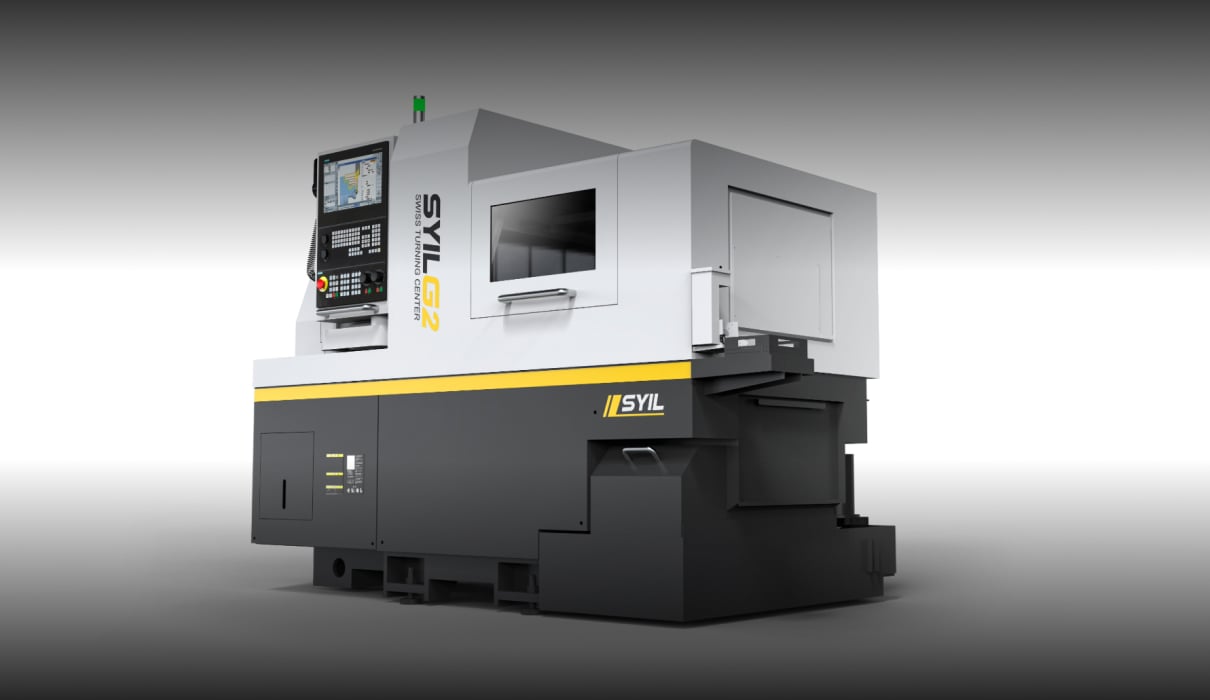

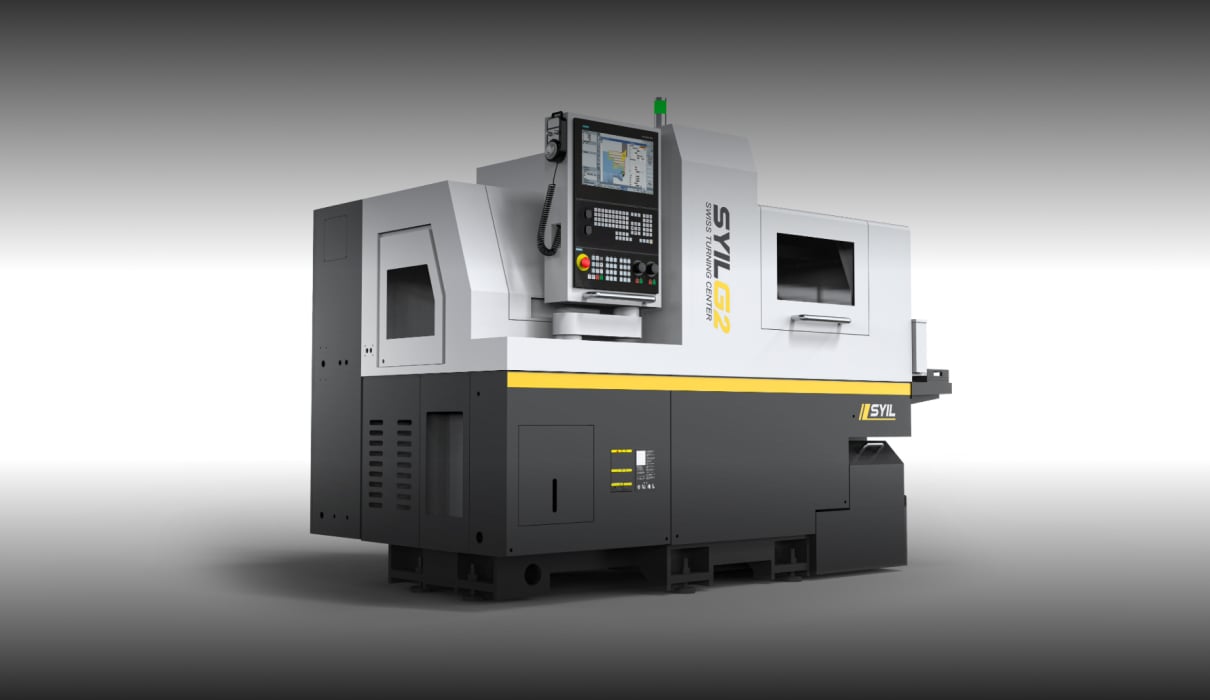

Характеристики на SYIL G2
Идеален за обработка на малки и дълги детайли с изключителна прецизност и стабилност.
Технически характеристики
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Възможности за обработка
Максимален диаметър на пръта (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Диаметър на проходния отвор на шпиндела (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Максимална дължина на обработка (mm) (без водеща втулка)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
2.5D(макс. 50)
Максимална дължина на обработка (mm) (фиксирана водеща втулка)
220(по избор)
220(по избор)
220(по избор)
220(по избор)
220(по избор)
220(по избор)
Максимална дължина на обработка (mm) (въртяща се водеща втулка)
180
180
180
180
180
180
Максимален диаметър на захващане на контрашпиндела (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Максимален диаметър на пробиване на шпиндела (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Максимален диаметър на нарязване на резба на шпиндела
M10
M10
M10
M10
M10
M10
Максимален диаметър на пробиване на контрашпиндела (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Максимален диаметър на нарязване на резба на контрашпиндела
M8
M8
M10
M10
M10
M10
Максимален диаметър на пробиване на радиалния задвижван инструмент (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Максимален диаметър на нарязване на резба на радиалния задвижван инструмент
M6
M6
M6
M6
M6
M6
Максимален диаметър на пробиване на задния задвижван инструмент (mm)
Φ8(по избор)
Φ8(по избор)
Φ8(по избор)
Φ8
Φ8(по избор)
Φ8
Максимален диаметър на нарязване на резба на задния задвижван инструмент
M6(по избор)
M6(по избор)
M6(по избор)
M6
M6(по избор)
M6
Механични характеристики
Обороти на шпиндела (r/min)
10000(въртяща се водеща втулка 8000)
10000(въртяща се водеща втулка 8000)
10000(въртяща се водеща втулка 8000)
10000(въртяща се водеща втулка 8000)
10000(въртяща се водеща втулка 8000)
10000(въртяща се водеща втулка 8000)
Обороти на контрашпиндела (r/min)
10000
10000
10000
10000
10000
10000
Обороти на радиалния задвижван инструмент (r/min)
5000
5000
6000
6000
6000
6000
Обороти на задния задвижван инструмент (r/min)
6000 (по избор)
6000 (по избор)
6000 (по избор)
6000
6000 (по избор)
6000
Скорост на бърз ход (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Скорост на бърз ход (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Биене на шпиндела (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Повторяемост на позициониране (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Инструментална система
Инструменти за външно струговане
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Инструменти за челна обработка
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Радиални задвижвани инструменти
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Държач за дълбоко пробиване
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, по избор)
2(ER16, по избор)
2(ER16, по избор)
2(ER16, по избор)
Инструменти за обработка отзад
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Заден задвижван инструмент
--
--
По избор
4(ER16)
По избор
4(ER16)
Държач за задно струговане
--
--
няма
2(□16, по избор)
няма
2(□16, по избор)
Мощност на двигателите
Шпиндел (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Контрашпиндел (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Линейна задвижваща ос (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Радиален задвижван инструмент (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Заден задвижван инструмент (kW)
0.75
0.75
1(Siemens:0.94)(по избор)
1(Siemens:0.94)
1(Siemens:0.94)(по избор)
1(Siemens:0.94)
Помпа за охлаждаща течност (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Тегло и размери
Тегло (kg)
2400
2400
2900
3000
2900
3000
Размери (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
