SYIL L Siemens

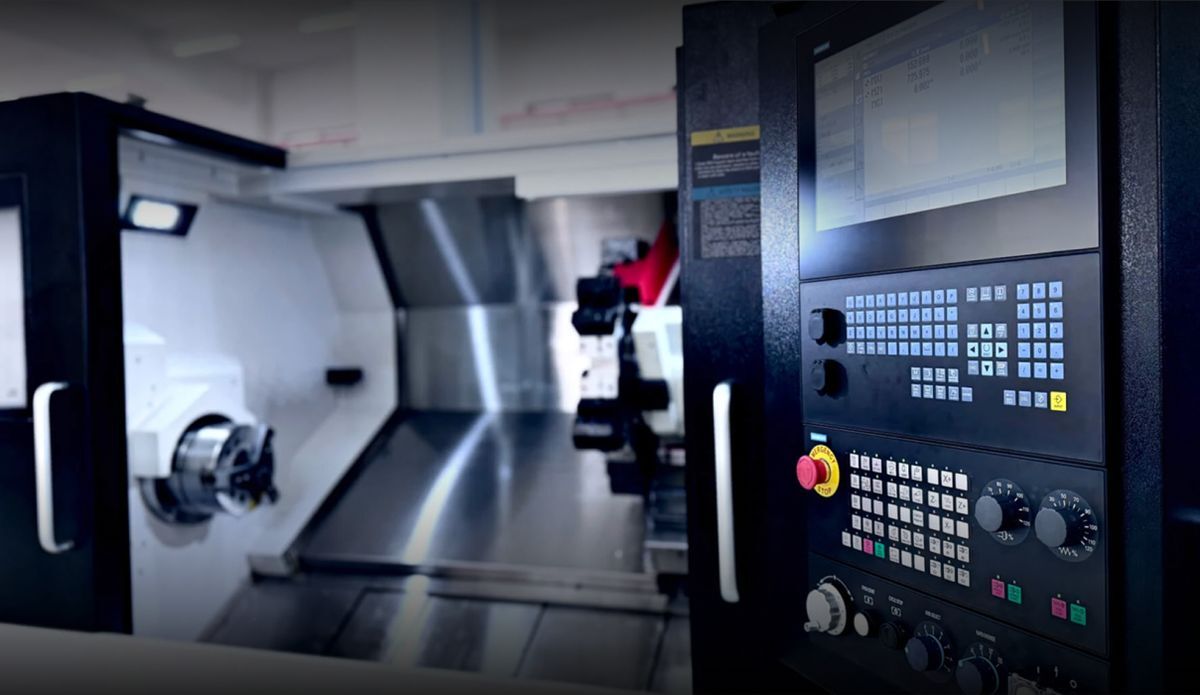

SYIL L4 е стандартно оборудван със системата за управлениеSINUMERIK 828D на Siemens. Със своята уникална CNC производителност управлението SINUMERIK 828D задава стандарти за производителност, когато става въпрос за фрезоване на машини SYIL. С новите задвижвания SINAMICS и двигатели за управление на движението SIMOTICS SINUMERIK 828D вече е още по-продуктивна. Здравата хардуерна архитектура и интелигентните алгоритми за управление, заедно с висококачествената технология на задвижванията и двигателите, осигуряват максимална динамика и прецизност по време на обработката.
.png?width=5760&name=Mask%20group%20(22).png)
Усъвършенствайте прецизната си обработка със струговете с ЦПУ SYIL
Високопроизводителните стругови центри от серията L на SYIL са проектирани така, че да осигуряват несравнима гъвкавост на настройките, изключителна твърдост и изключителна термична стабилност. Тези машини са водещи в бранша по отношение на съотношението производителност-цена, като предлагат ненадмината стойност в своя клас.
.png?width=5760&name=Mask%20group%20(57).png)
.png?width=5760&name=Mask%20group%20(56).png)
Стругът с висока производителност

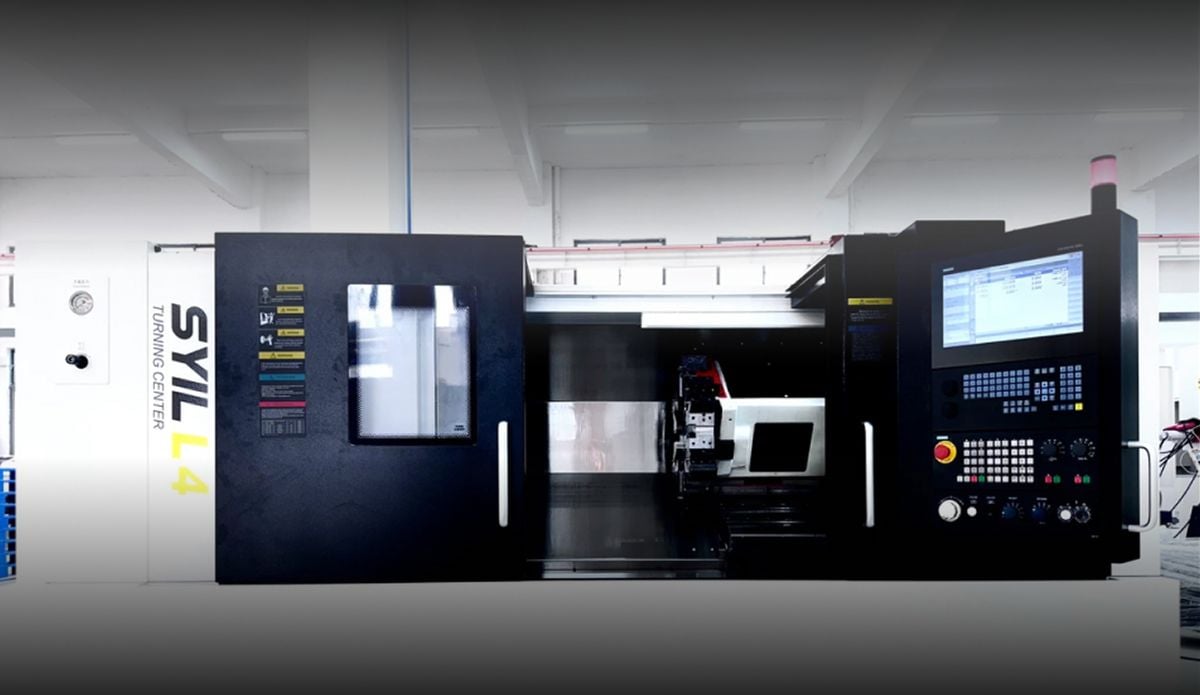

SSYIL L4 стругов център: високопроизводителна CNC обработка на големи детайли.
.png?width=5760&name=Mask%20group%20(58).png)
Технически спецификации
L2
L3
L4
Капацитет за обработка
Размер на патронника
8 инча
8 инча
10 инча
Максимален диаметър на люлеене над леглото
ø510 mm
ø550 mm
ø630 mm
Максимален диаметър на люлеене над каретата
ø260 мм
ø290mm (с ос Y: 200mm)
ø330 mm
Макс. дължина на детайла
300 мм
500 мм (с ос Y: 530 мм, с насрещен шпиндел: 450 мм)
800 мм (1100 мм/ 1500 мм)
Максимален диаметър на обработваната част
ø380 мм
ø380 мм
ø520mm
Шпиндел
Максимална скорост
4000 об/мин
4000 об/мин
3500 об/мин
Нос на шпиндела
A2-6
A2-6
A2-8
Диаметър на отвора на шпиндела
ø66mm
ø63mm
ø91 мм
Диаметър на отвора на шпиндела
ø52mm
ø52mm
ø75 мм
Мощност на шпиндела
11/15kW
11/15kW
15 KW
Мин. Индексиране по ос С
--
0.001°
--
Брояч на шпиндела
Размер на патронника
--
6 инча
--
Скорост на движение / Максимална скорост
--
1750/6000 об/мин
--
Нос на шпиндела
--
A2-5
--
Диаметър на отвора на шпиндела
--
ø56 мм
--
Диаметър на отвора на шпиндела
--
ø45mm
--
Мощност на шпиндела
--
11kW
--
Пътувания
--
530m
--
Бързо преминаване
--
30 м/мин
--
Държач за инструменти
Тип
Серворешетка

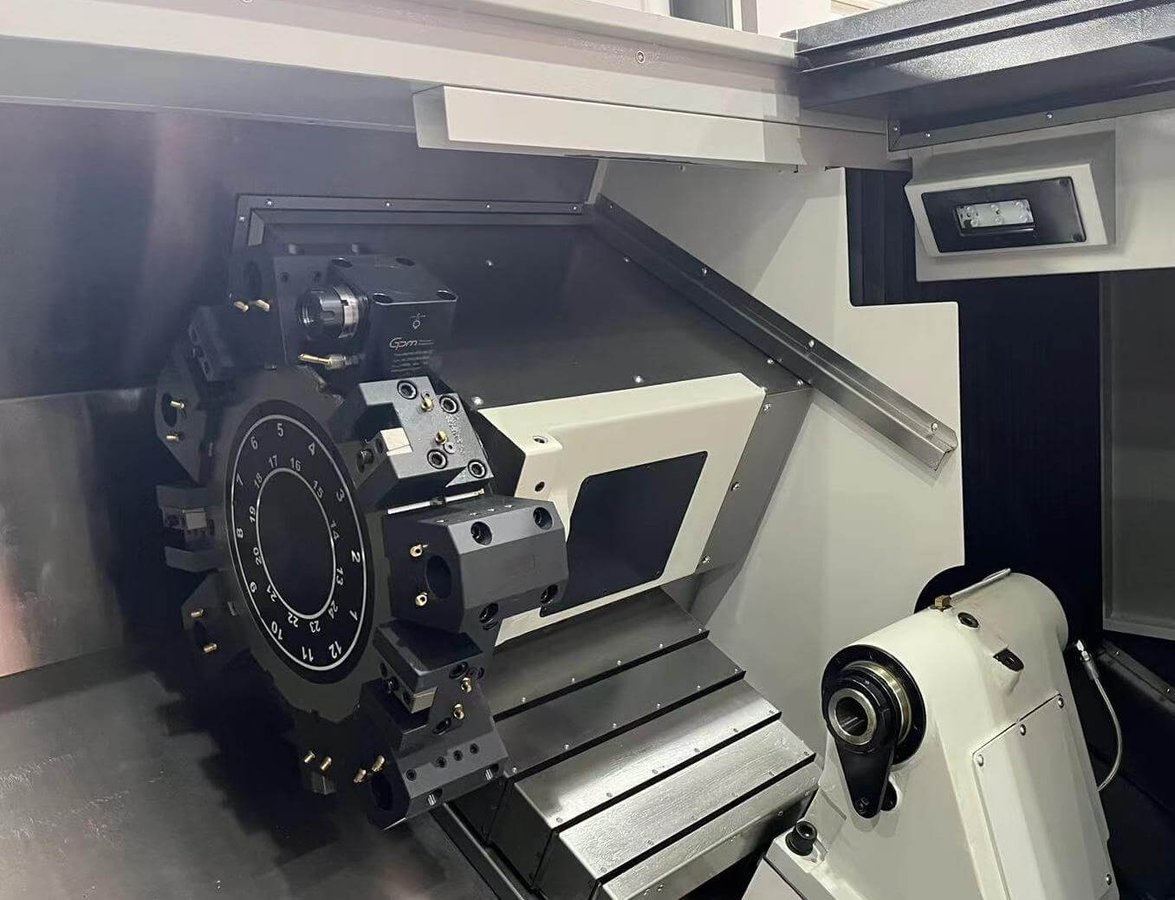

Захранваща кула
Servo Turret
Инструменти
8/12
12
12
Размер на дръжката на инструмента
25x25/20x20mm
25x25mm
25x25mm
Диаметър на дръжката на инструмента
ø40/ø32mm
ø40 мм
ø40 мм
Мин. Инструмент към инструмент
--
0,2 секунди
0.2s
Макс. Инструмент към инструмент
--
0.5s
0.5s
Макс. Скорост на инструмента в реално време
--
5000 об/мин
5000 об/мин
Модел на инструментална екипировка в реално време
--
BMT55
BMT55
Пътувания
X Бързо преминаване
30 м/мин
30 м/мин
30 м/мин
Z Бързо преминаване
30 м/мин
30 м/мин
30 м/мин
Y Бързо преминаване
--
15 м/мин
--
X Пътувания
200 мм
190+10 мм
260+10 мм
Пътувания Z
360 мм
550 мм (с ос Y: 490+-50 мм)
850 мм (1150 мм/ 1550 мм)

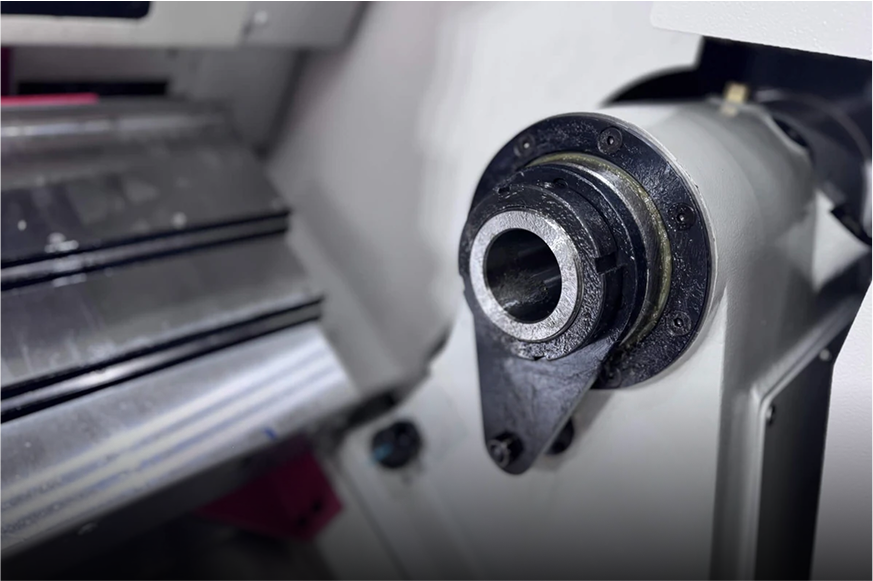

Запас на опашката
Пътува от опашката до парчето
--
465 мм (с ос Y: 500 мм)
--
Бързо преминаване на опашката
--
30 м/мин
10 м/мин
Конус на ръкава
--
MT4
MT5
Точност
Довършително струговане на цилиндрична точност
IT6
IT6
IT6
Завършване на повърхността на стругованите части
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Завършена закръгленост на стругованите части
≤0,003 мм
≤0,003 мм
≤0,003 мм
Точност на позициониране (Ｘ)
0,005 мм
0,005 мм
0,005 мм
Точност на позициониране (Ｚ)
0,008 мм
0,008 мм
0,008 мм
Точност на повторение (Ｘ)
0,002 мм
0,002 мм
0,002 мм
Точност на повторението(Ｚ)
0,004 мм
0,004 мм
0,004 мм
Размери и тегло
Размери (LxWxH)
1775x1600x1690mm
2500x1720x1740mm (с ос Y: 2680x1750x1850mm, с насрещен шпиндел: 2680x1750x1850mm)
2500x1720x1740 мм
N.W.
3050 кг
4000 кг
6200 кг/ 6800 кг/ 7220 кг
