THK
Високопрецизни сачмени винтове и линейни направляващи
Капацитет за обработка
Размер на патронника
200 mm
Максимален диаметър на люлеене над леглото
ø550 мм
Максимален диаметър на люлеене над каретата
ø290 mm (с ос Y: 200 mm)
Максимална дължина на детайла
500 mm (с ос Y: 530 mm, с контрашпиндел: 450 mm)
Максимален диаметър на обработвания детайл
(ø380 mm)
.png)
Шпиндел
Максимална скорост
4000 об/мин.
Накрайник на шпиндела
A2-6
Диаметър на отвора на шпиндела
ø63 mm
Диаметър на отвора на шпиндела
ø52 mm
Мощност на шпиндела
11/15kW
Мин. Индексиране по ос C
0.001°
Брояч на шпиндела
Размер на патронника
150 mm
Скорост на движение / Максимална скорост
1750/6000 об/мин.
Накрайник на шпиндела
A2-5
Диаметър на отвора на шпиндела
ø56 мм
Диаметър на отвора на шпиндела
ø45 mm
Мощност на шпиндела
11kW
Пътувания
530 mm
Бързо преминаване
30 m/min
Държач за инструменти
Тип
Захранваща кула
Инструменти
12
Мин. Инструмент до инструмент
0.2s
Макс. Инструмент до инструмент
0.5s
Максимален размер на дръжката на инструмента
25x25 mm
Максимален диаметър на дръжката на инструмента
ø40 мм
Макс. Скорост на инструмента в реално време
5000 об/мин
Модел на инструменталната екипировка на живо
BMT55
Пътувания
X Бързо преминаване
30 m/min
Z Бързо преминаване
30 m/min
Y Бързо преминаване
15m/min
X Пътувания
190+10 мм
Пътувания Z
550 мм (с ос Y: 490+-50 мм)
Запас на опашката
Пътува от опашката до парчето
465 mm (с ос Y: 500 mm)
Задната част на запаса Бързо преминаване
30 m/min
Конус на ръкава
MT4
Размери и тегло
Размери (LxWxH)
2500×1720×1740 mm (с ос Y: 2680×1750×1850 mm, с контрашпиндел: 2680×1750×1850 mm)
Нетно тегло
4000kg

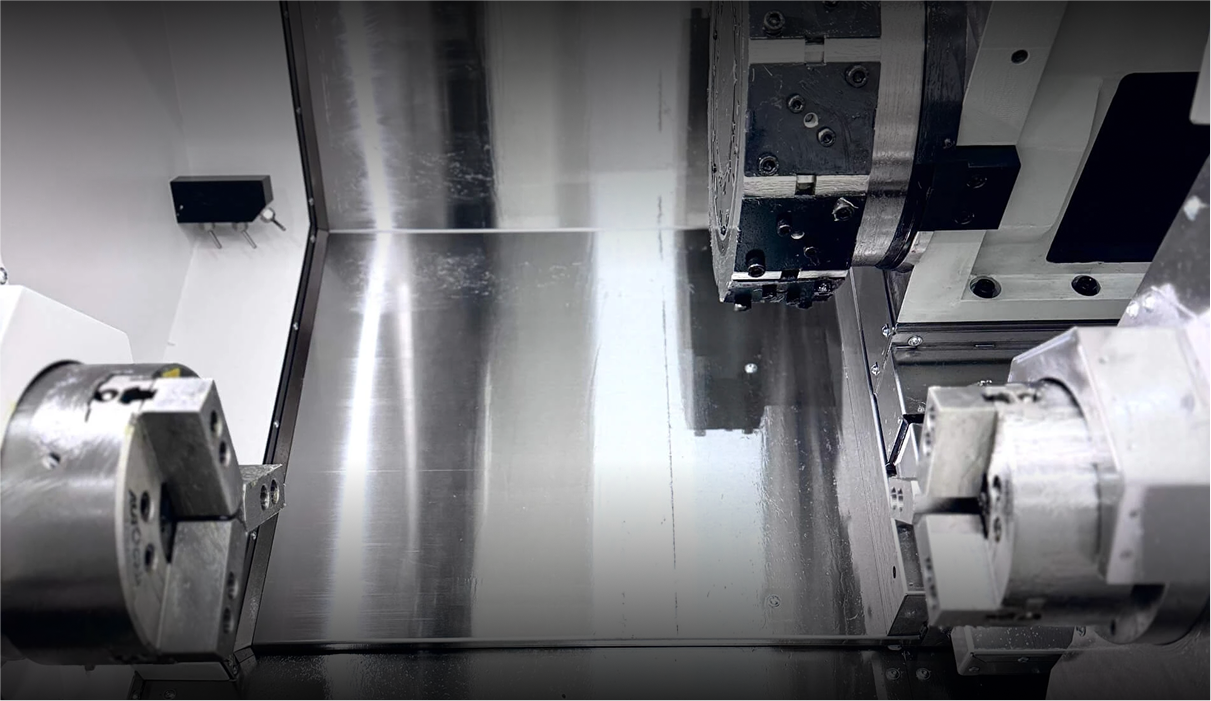

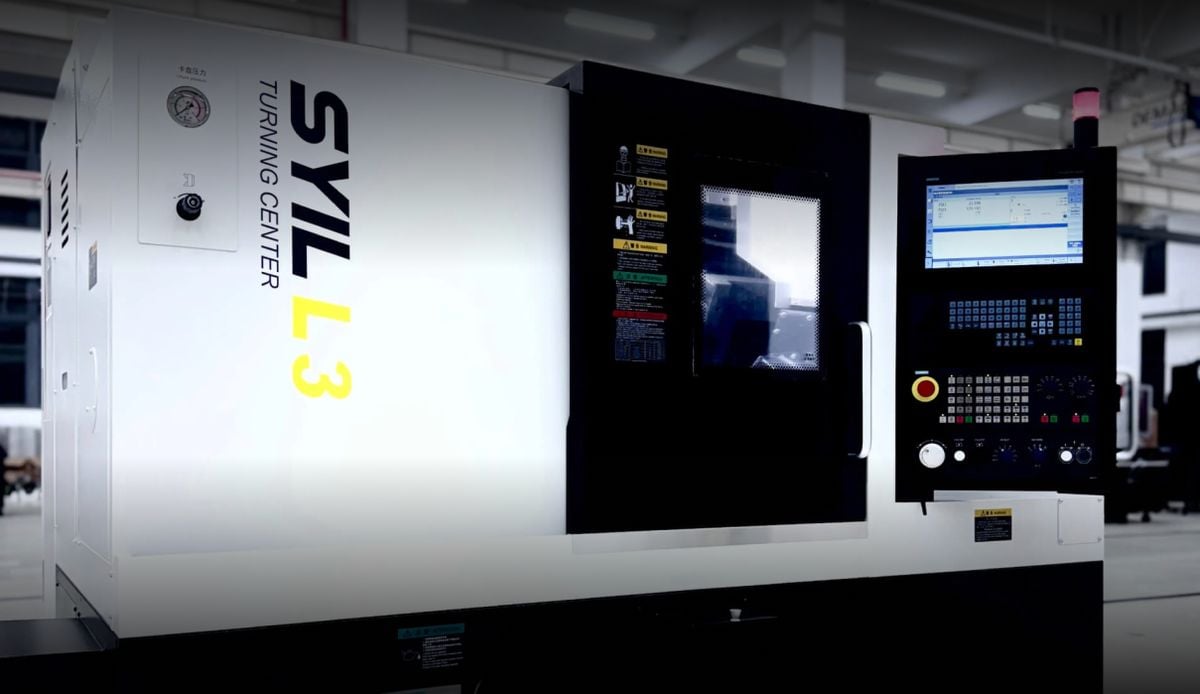

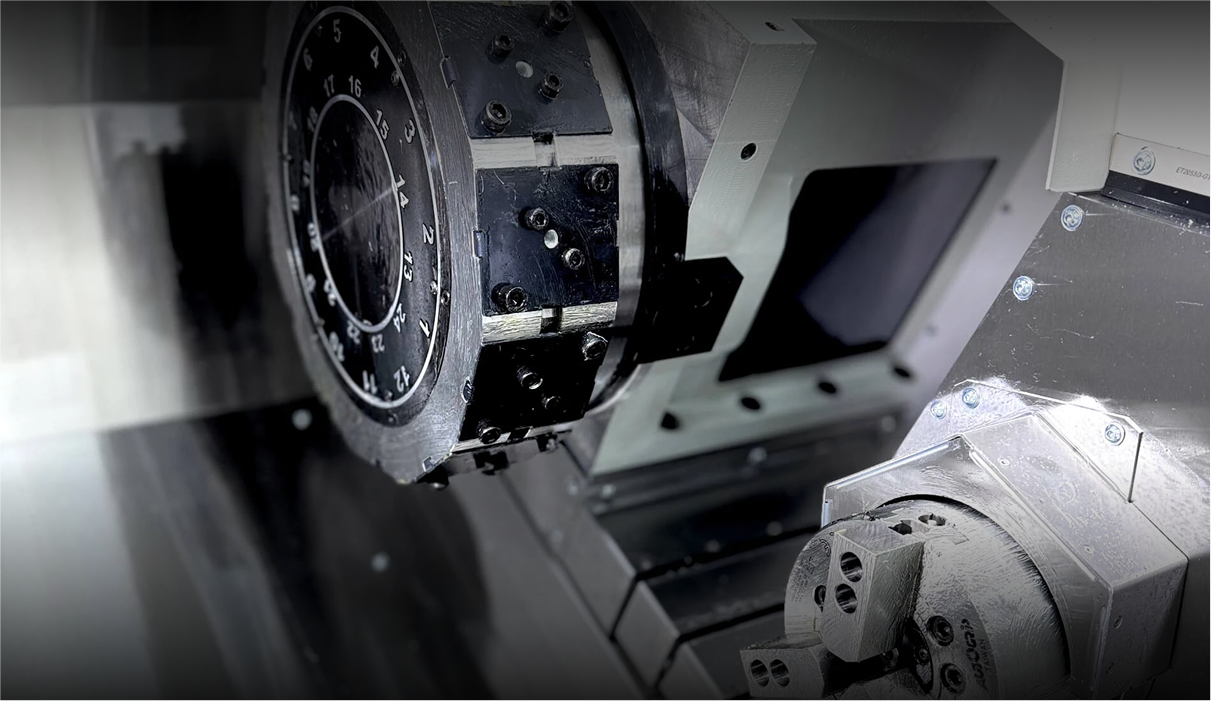

Високопроизводителните стругове
Струговият център SYIL L3 с живи инструменти за високопроизводителна CNC обработка на малки и средни по размер детайли.
.png)

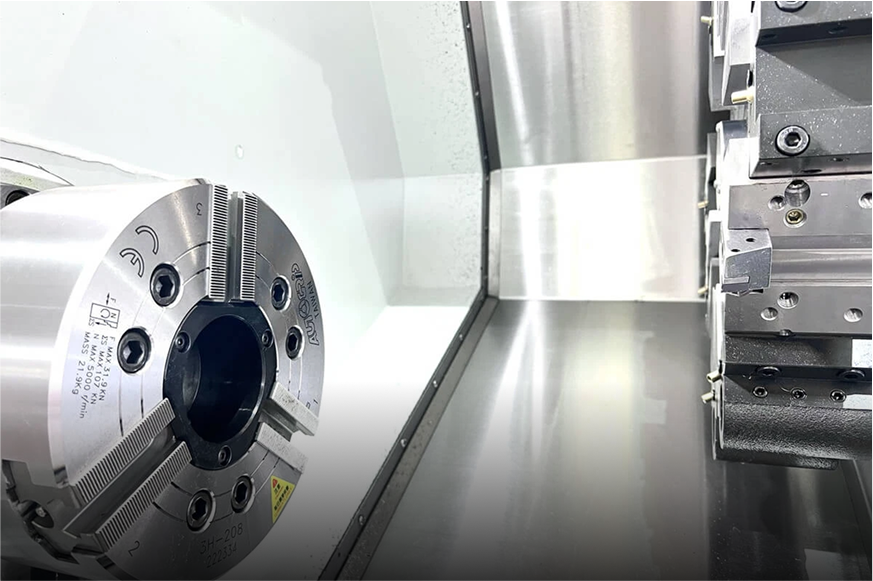

Опционална серворешетка SAUTER
Скорост на шпиндела на електроинструмента 5000 об/мин
Опции SYIL L3

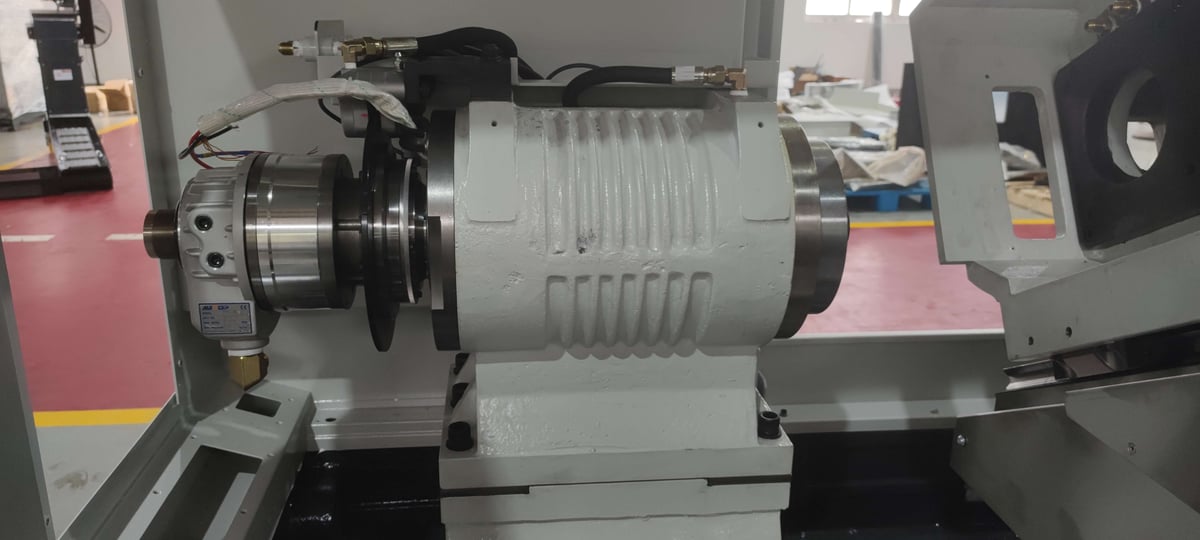

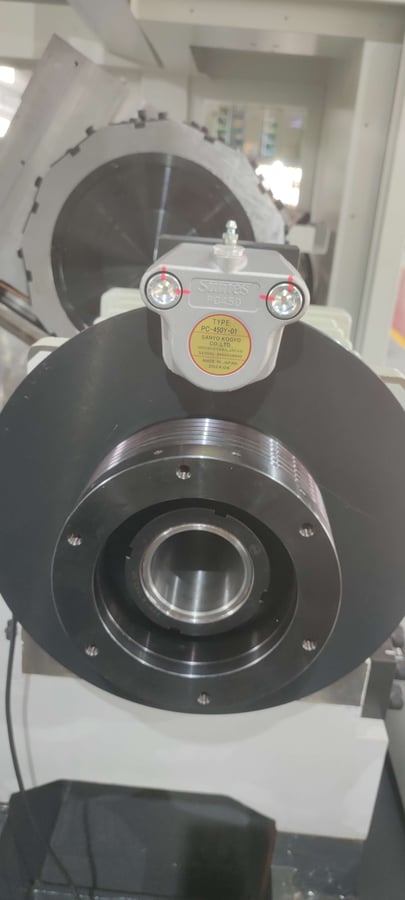

150 мм подшпинделен патронник, 6000 об/мин.
Включително персонализиран екран за движение на опашката.

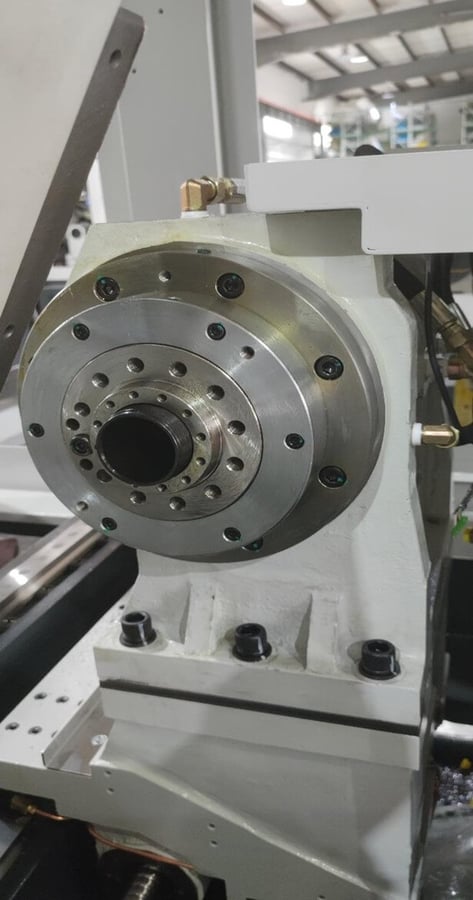

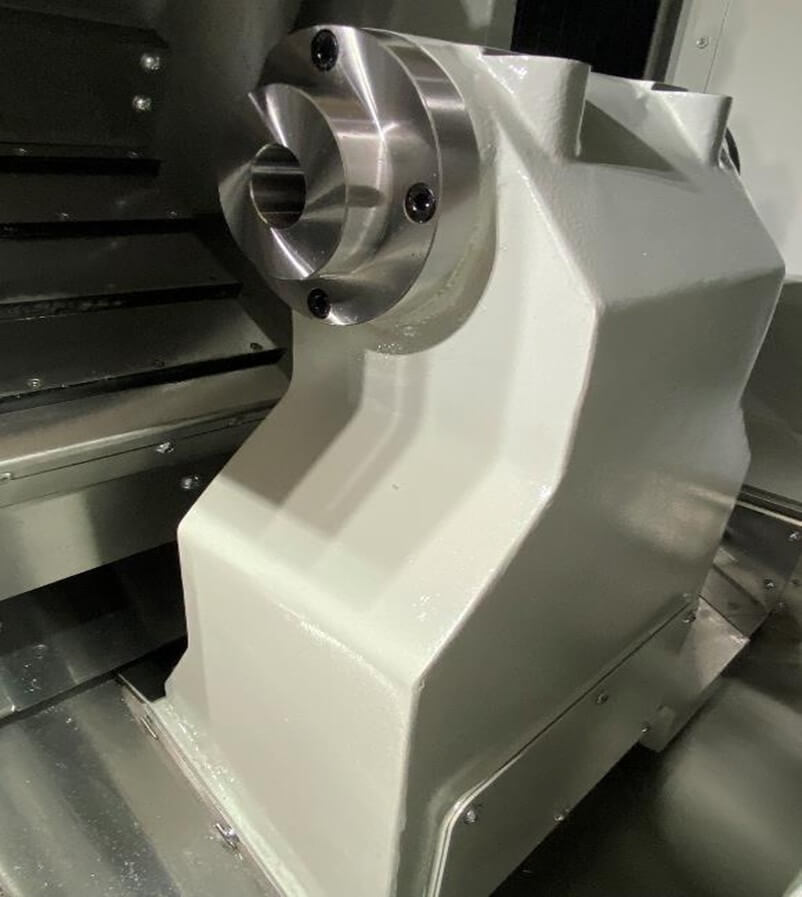

Програмируема опашка, включваща персонализиран екран.

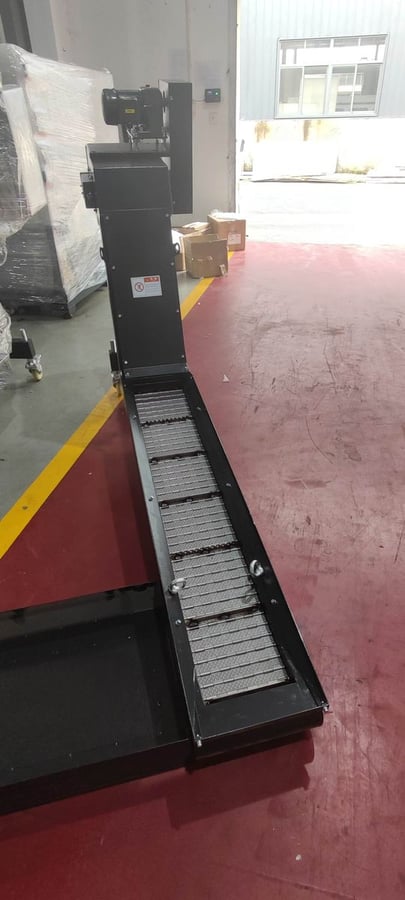

вкл. количка за събиране на стружки.

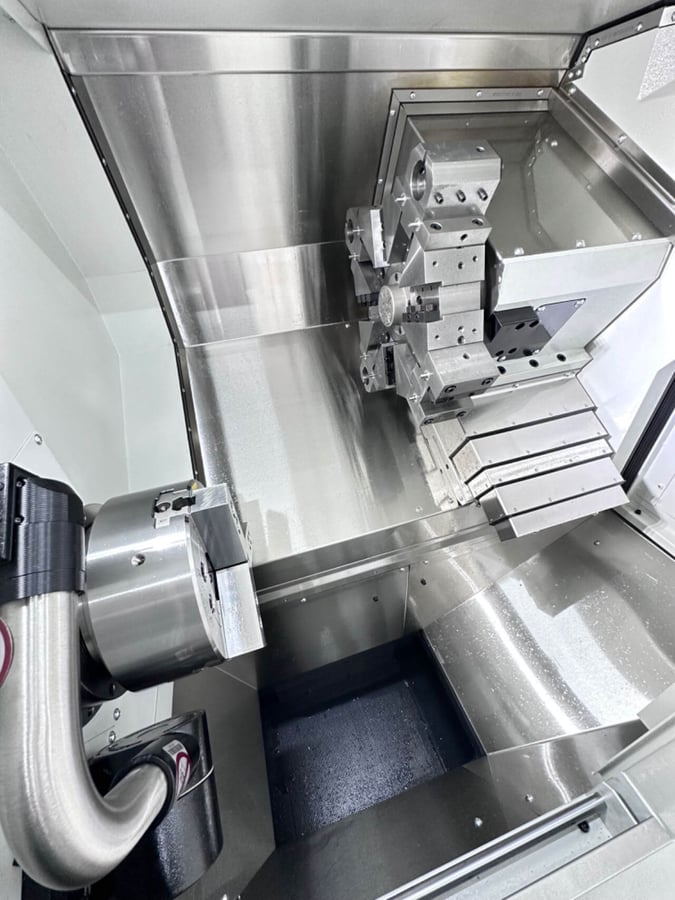

Renishaw.
за L3.

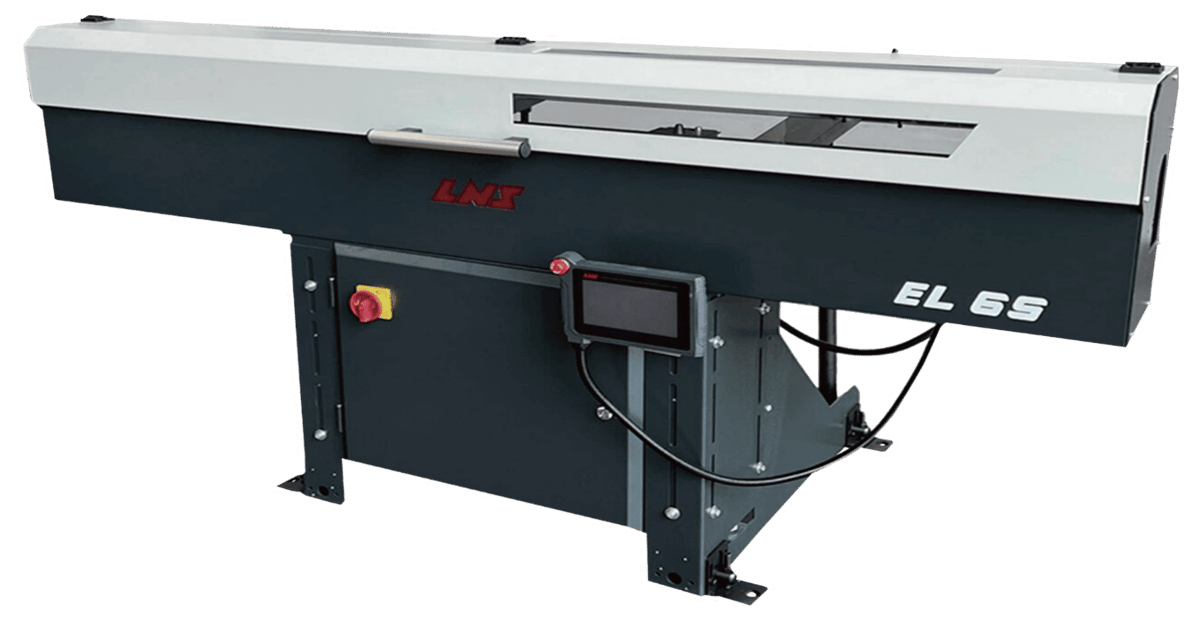

LNS EL65.
L3.
Технически спецификации
L2
L3
L4
Капацитет за обработка
Размер на патронника
200 mm
200 mm
250 mm
Максимален диаметър на люлеене над леглото
ø510 mm
ø550 mm
ø630 mm
Максимален диаметър на люлеене над каретата
ø260 мм
ø290mm (с ос Y: 200mm)
ø330 mm
Макс. дължина на детайла
300 мм
500 мм (с ос Y: 530 мм, с насрещен шпиндел: 450 мм)
800 мм (1100 мм/ 1500 мм)
Максимален диаметър на обработваната част
ø380 мм
ø380 мм
ø520mm
Шпиндел
Максимална скорост
4000 об/мин
4000 об/мин
3500 об/мин
Нос на шпиндела
A2-6
A2-6
A2-8
Диаметър на отвора на шпиндела
ø66mm
ø63mm
ø91 мм
Диаметър на отвора на шпиндела
ø52mm
ø52mm
ø75 мм
Мощност на шпиндела
11/15kW
11/15kW
15/18,5 kW
Мин. Индексиране по ос С
--
0.001°
--
Брояч на шпиндела
Размер на патронника
--
150 mm
--
Скорост на движение / Максимална скорост
--
1750/6000 об/мин
--
Нос на шпиндела
--
A2-5
--
Диаметър на отвора на шпиндела
--
ø56 мм
--
Диаметър на отвора на шпиндела
--
ø45mm
--
Мощност на шпиндела
--
11kW
--
Пътувания
--
530 mm
--
Бързо преминаване
--
30 м/мин
--
Държач за инструменти
Тип
Серворешетка
Захранваща кула
Серво револверна глава
Инструменти
8/12
12
12
Размер на дръжката на инструмента
25x25/20x20mm
25x25mm
25x25mm
Диаметър на дръжката на инструмента
ø40/ø32mm
ø40 мм
ø40 мм
Мин. Инструмент към инструмент
--
0,2 секунди
0.2s
Макс. Инструмент към инструмент
--
0.5s
0.5s
Макс. Скорост на инструмента в реално време
--
5000 об/мин
5000 об/мин
Модел на инструментална екипировка в реално време
--
BMT55
BMT55
Пътувания
X Бързо преминаване
30 м/мин
30 м/мин
30 м/мин
Z Бързо преминаване
30 м/мин
30 м/мин
30 м/мин
Y Бързо преминаване
--
15 м/мин
--
X Пътувания
200 мм
190+10 мм
260+10 мм
Пътувания Z
360 мм
550 мм (с ос Y: 490+-50 мм)
850 мм (1150 мм/ 1550 мм)
Запас на опашката
Пътува от опашката до парчето
--
465 мм (с ос Y: 500 мм)
--
Бързо преминаване на опашката
--
30 м/мин
10 м/мин
Конус на ръкава
--
MT4
MT5
Размери и тегло
Размери (LxWxH)
1775x1600x1690mm
2500x1720x1740mm (с ос Y: 2680x1750x1850mm, с насрещен шпиндел: 2680x1750x1850mm)
2500x1720x1740 мм
N.W.
3050 кг
4000 кг
6200 кг/ 6800 кг/ 7220 кг
