Възможности за обработка
Максимален диаметър на шината за обработка (mm)
Φ32 mm / Φ38 mm
Диаметър на проходния отвор на шпиндела (mm)
Φ37 mm / Φ39 mm
Максимална дължина на обработка (мм) и (инч) (без направляваща втулка)
2.5D (макс. 80 mm) / 2.5D (макс. 90 mm)
Максимална дължина на обработка (мм) и (инч) (фиксирана направляваща втулка)
--

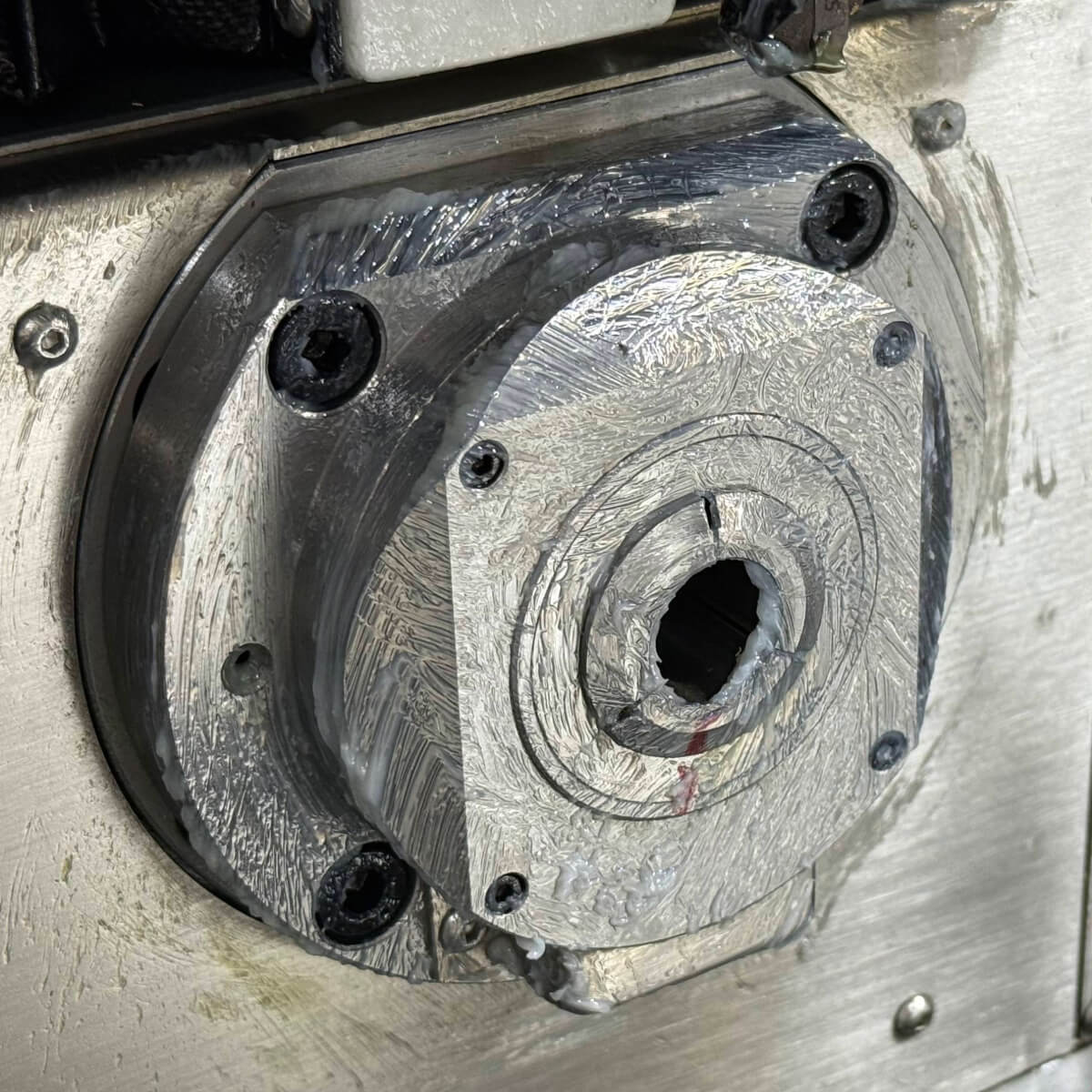

Максимална дължина на обработка (мм) и (инч) (ротационна направляваща втулка)
310 mm
Максимален диаметър на затягане на задния шпиндел (mm)
Φ32 mm / Φ38 mm
Максимален диаметър на пробиване на шпиндела (mm)
Φ13 mm
Възможности за обработка
Максимален диаметър на шпиндела за завиване
M12
Максимален диаметър на пробиване на задния шпиндел (mm)
Φ10
Максимален диаметър на завиване на задния шпиндел
M10
Максимален диаметър на пробиване на радиалния инструмент (mm)
Φ10 mm
Максимален диаметър на резбонарязване на радиалния инструмент
M8
Максимален диаметър на пробиване на инструмента с обратно захранване (mm)
Φ8 mm / Φ8 mm (опция)
Максимален диаметър на резбонарязване на инструмента с обратно захранване
M6 / M6(опция)
Механични възможности
Скорост на шпиндела (r/min)
8000 об/мин (въртяща се водеща втулка 6000) / 6000 об/мин (въртящ се цилиндър)
Скорост на задния шпиндел (r/min)
8000 об/мин
Радиална скорост на инструмента под напрежение (r/min)
6000
Скорост на инструмента при работа на заден ход (r/min)
6000 об/мин / 6000 об/мин (опция)
Бърза скорост на движение (m/min)
30 m/min (X2, Y1, Z1, Z2)
Бърза скорост на движение (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Ход на шпиндела (mm)
≤0.002
Точност на повторното позициониране (mm)
≤0.003
Система от инструменти
Външни цилиндрични инструменти
6(□16) / 1(□20)+5(□16)
Инструменти за челна обработка
4(ER20)
Радиални инструменти за работа под напрежение
1(ER20)+3(ER16)
Държач за инструменти за дълбоки отвори
2 (ER16, по избор)

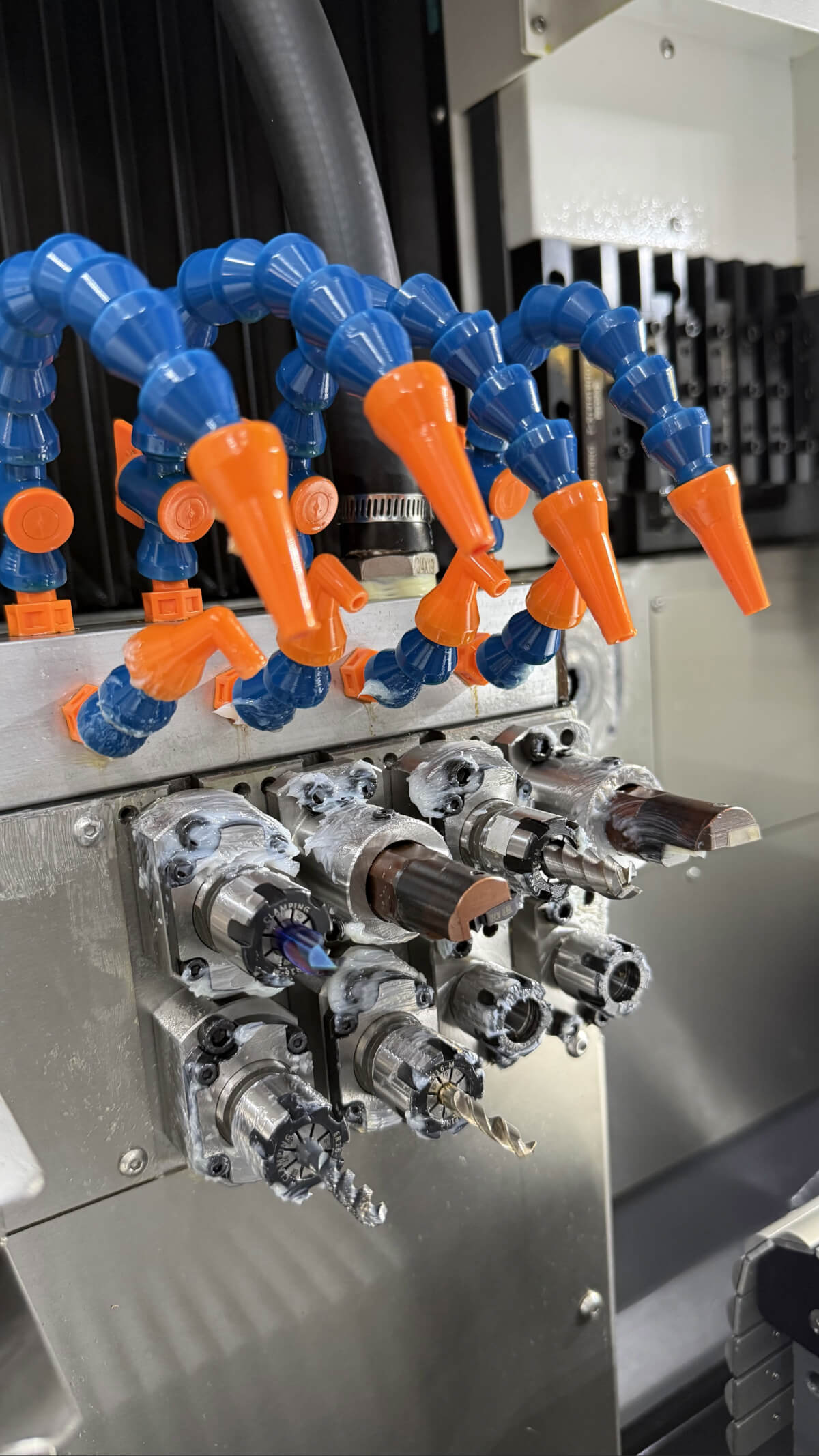

Инструменти за обратна обработка
4 (ER16)
Инструмент с обратно захранване
4(ER16) / Опция
Държач за инструменти за обратно струговане
няма
Мощност на двигателя
Шпиндел (kw)
6.3 kW
Контрашпиндел (kW)
4.2 kW
Линеен задвижващ вал (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Радиален инструмент с жива сила (kw)
1.1 kW
Инструмент за обратно предаване (kw)
1 kW / 1 kW (опция)
Охлаждаща помпа (kw)
0.4
Други
Тегло (кг)
3750 kg
Размер (мм)
2960×1660×1920 mm / 3100×1660×1920 mm

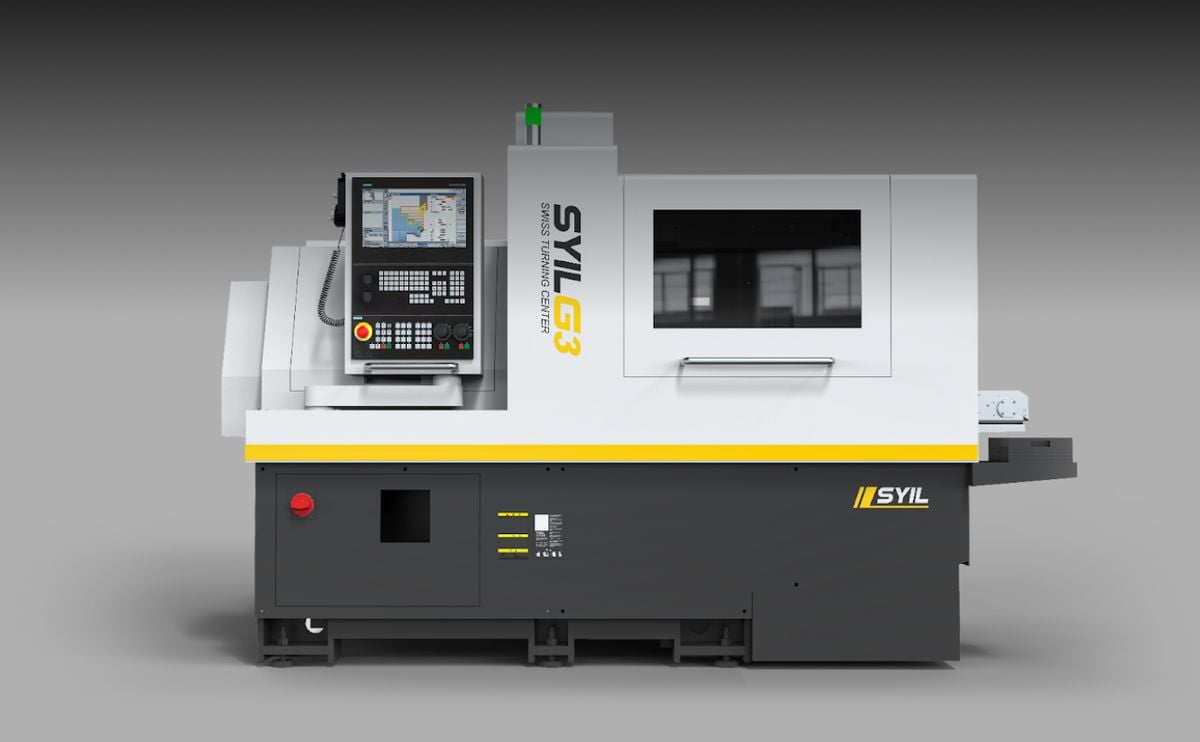

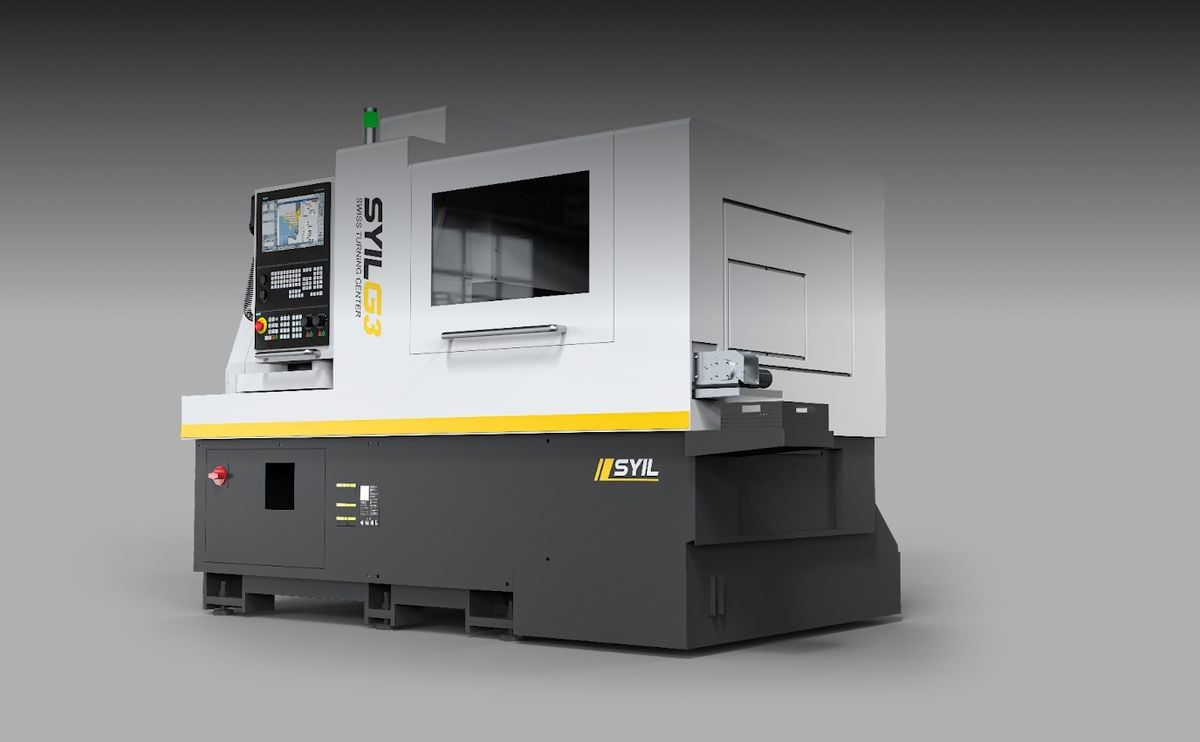

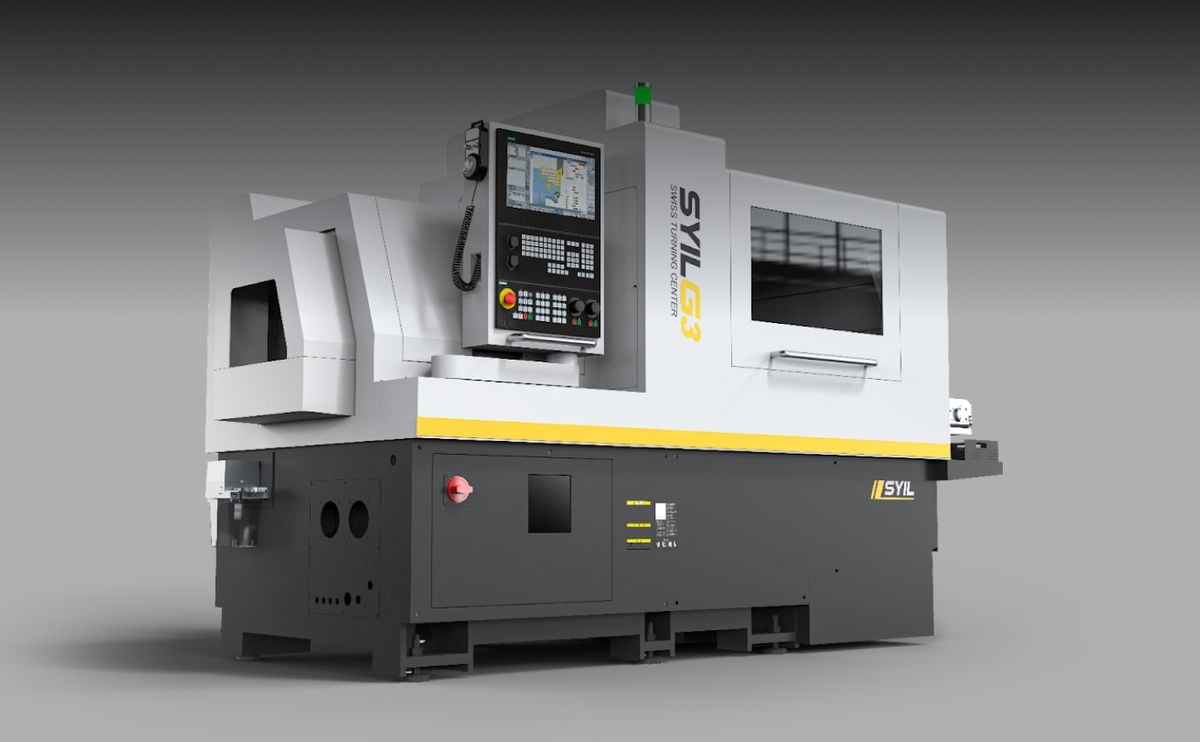

Характеристики на SYIL G3
Идеален за обработка на малки и дълги детайли с изключителна прецизност и стабилност.
Технически спецификации
G3 L326
G3 L385
G3 L386
Възможности за обработка
Максимален диаметър на шината за обработка (mm)
Φ32
Φ38
Φ38
Диаметър на проходния отвор на шпиндела (mm)
Φ37
Φ39
Φ39
Максимална дължина на обработка (мм) и (инч) (без направляваща втулка)
2.5D (максимум 80)
2.5D (максимум 90)
2.5D (максимум 90)
Максимална дължина на обработка (мм) и (инч) (фиксирана водеща втулка)
--
--
--
Максимална дължина на обработка (мм) и (инч) (ротационна направляваща втулка)
310
310
310
Максимален диаметър на затягане на задния шпиндел (mm)
Φ32
Φ38
Φ38
Максимален диаметър на пробиване на шпиндела (mm)
Φ13
Φ13
Φ13
Максимален диаметър на завиване на шпиндела
M12
M12
M12
Максимален диаметър на пробиване на задния шпиндел (mm)
Φ10
Φ10
Φ10
Максимален диаметър на завиване на задния шпиндел
M10
M10
M10
Максимален диаметър на пробиване на радиален инструмент (mm)
Φ10
Φ10
Φ10
Максимален диаметър на резбонарязване на радиалния инструмент
M8
M8
M8
Максимален диаметър на пробиване на инструмента с обратно захранване (mm)
Φ8
Φ8 (по избор)
Φ8
Максимален диаметър на резбонарязване на инструмента с обратно захранване
M6
M6 (по избор)
M6
Механични възможности
Скорост на шпиндела (r/min)
8000 (ротационна направляваща втулка 6000)
6000 (ротационен цилиндър)
6000 (ротационен цилиндър)
Скорост на задния шпиндел (r/min)
8000
8000
8000
Радиална скорост на инструмента под напрежение (r/min)
6000
6000
6000
Скорост на инструмента за обратно движение (r/min)
6000
6000 (по избор)
6000
Бърза скорост на движение (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Бърза скорост на движение (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Ход на шпиндела (mm)
≤0.002
≤0.002
≤0.002
Точност на повторното позициониране (mm)
≤0.003
≤0.003
≤0.003
Система от инструменти
Външни цилиндрични инструменти
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Инструменти за челна обработка
4(ER20)
4(ER20)
4(ER20)
Радиални инструменти под напрежение
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Държач за инструменти за дълбоки отвори
2(ER16)
2(ER16)
2(ER16)
Инструменти за обратна обработка
4(ER16)
4(ER16)
4(ER16)
Инструмент с обратно захранване
4(ER16)
По избор
4(ER16)
Държач за инструменти за обратно струговане
--
--
--
Мощност на двигателя
Шпиндел (kw)
6.3
6.3
6.3
Заден шпиндел (kw)
4.2
4.2
4.2
Линеен задвижващ вал (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Радиален инструмент с жива сила (kw)
1.1
1.1
1.1
Инструмент за обратно предаване (kw)
1
1 (по избор)
1
Охлаждаща помпа (kw)
0.4
0.4
0.4
Тегло и размер
Тегло (kg)
3750
3750
3750
Размер (мм)
2960x1660x1920
3100x1660x1920
3100x1660x1920
