Schneeberger
SCHNEEBERGER Високопрецизно легло за минерално леене
Пътуване
X пътуване
1000 mm
Пътуване Y
500 мм
Пътуване Z
500 mm
Разстояние между края на шпиндела и плота на масата
110-610 мм
Разстояние между шпиндела и повърхността на колоната
650 mm
Таблица
Размер на таблицата
1050x550 мм
Т-образни слотове (брой×размер×разстояние)
5x18x90 mm
Максимално натоварване на масата
600 kg
Шпиндел
Нос на шпиндела
BT40
Скорости на шпиндела
12,000 об/мин/10,000 об/мин
Механизъм на предаване
Пряк/ремъчен
Подаване
Подаване при рязане
10 000 мм/мин
Бързо преминаване
30 000 мм/мин
Автоматична смяна на инструменти
Тип инструмент
Тип рамо
Капацитет за съхранение на инструменти
24 бр.
Макс. Диаметър на инструмента
120 мм
Макс. Дължина на инструмента
300 мм
Макс. Максимално тегло на инструмента
15,4 фунта (7 кг)
Инструмент към инструмент
2.5 s
Захранване
Изход на двигателя на шпиндела (скорост/макс.)
11/17 kW
Задвижващи двигатели (X,Y,Z)
3,9/3,9/5,9 kW
Източник на захранване
AC380V/ 3 фази
Размер и тегло на машината
Размер на пода (Д×Ш×В)
2600×2150×2500 мм
Тегло
15 432,3 фунта (7000 кг)

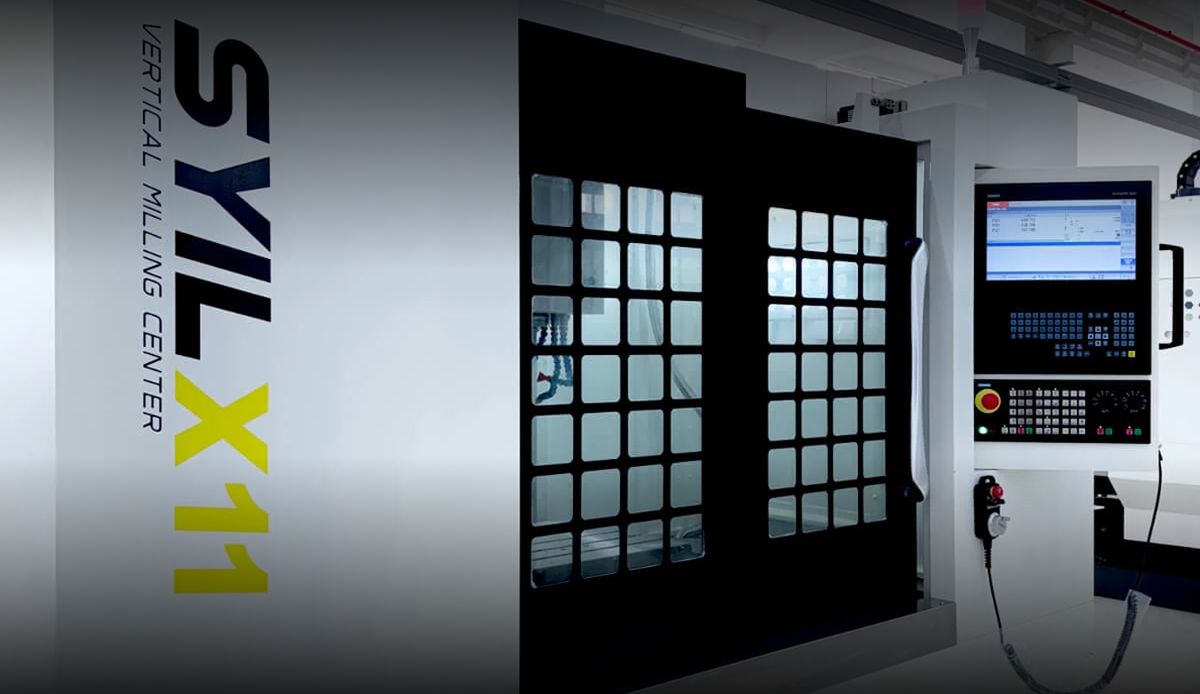

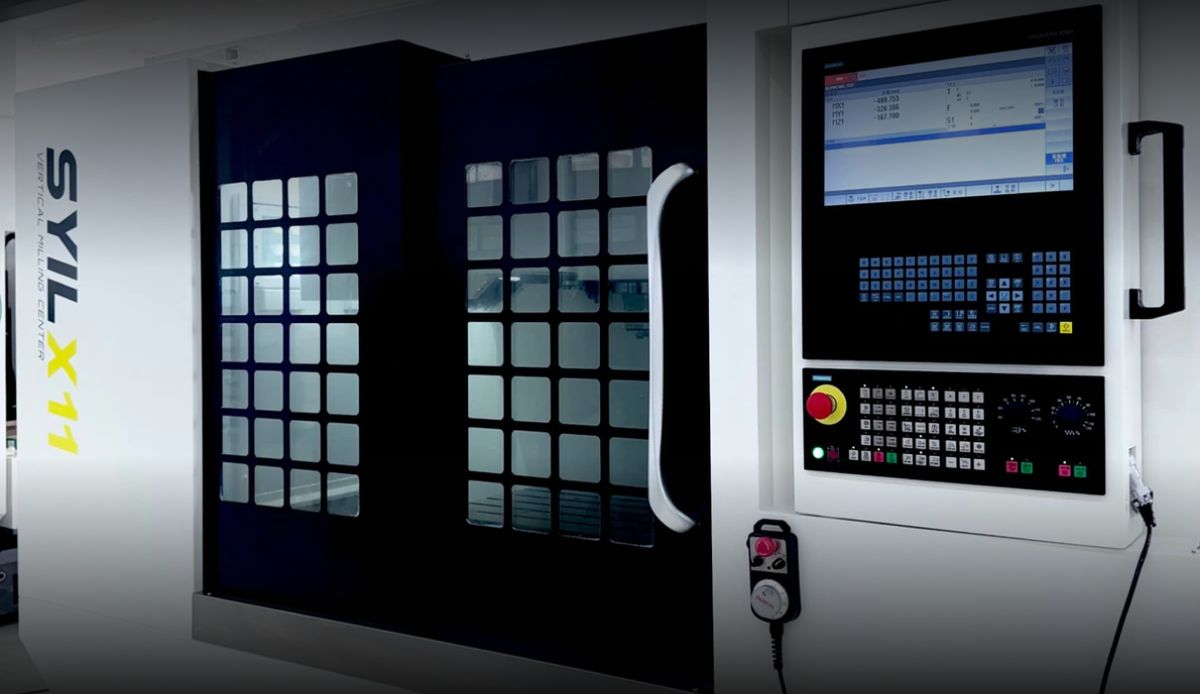

Вертикален фрезови център X11
Вертикалният обработващ център SYIL X11 предлага здрава конструкция и елегантен дизайн, като увеличава производителността дори при ограничено работно пространство.
Усъвършенстваната му система за управление позволява прецизен контрол върху различните операции по обработка, а удобният за потребителя интерфейс осигурява наблюдение в реално време за бързи настройки.
Благодарение на висококачествените компоненти и иновативната технология на шпиндела тази машина осигурява изключителна производителност за различни приложения.
.png?width=5760&name=Mask%20group%20(27).png)
.png)

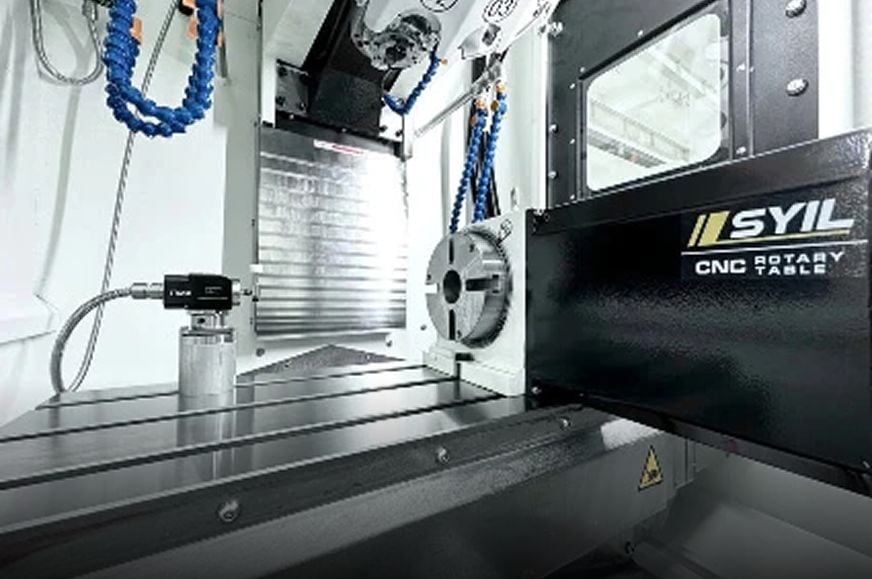

4-та ос
Опционална 4-та ос
Високоскоростна сервосмяна на инструменти
BT40 с 24 джоба
Високоскоростен серво инструментален магазин
16 позиции, BT30
Опции на SYIL X11
Четвърта ос 255 mm.
за 255 мм NC въртяща се маса.
Безжичен тип.
Тип кабел TTC200.
S800.
CTS 20 bar.
Технически спецификации
X5
X7
X9
X11
Таблица
Размер на масата (mm)
560×260
700×300
860×500
1050×550
Натоварване на масата (kg)
150
150
500
600
Повърхност на масата (брой×размер×разстояние в мм)
Т-образни прорези 3×14×80
Т-образни слотове 3×14×100
Т-образни прорези 5×18×100
Т-образни прорези 5×18×90
Разстояния за пътуване
Ос X (mm)
300
400
760
1000
Ос Y (mm)
260
300
500
500
Ос Z (mm)
300
380
500
500
Разстояние от носа на шпиндела до върха на масата
150-450
150-530
100-600
110-610
Разстояние между шпиндела и повърхността на колоната
330
358
530
650
Шпиндел
Конус на шпиндела
BT30
BT30
BT40
BT40
Електрическо задвижване
Директно
Колан
Колан
Колан
Максимална скорост на шпиндела (об/мин)
20,000
12,000
10,000 (12,000 по избор)
10,000
Подаване
Бързо преместване (мм/мин)
30,000
30,000
30,000
30,000
Подаване при рязане (мм/мин)
10,000
10,000
10,000
10,000
Автоматична смяна на инструменти
Тип
Колело
Ръка
Ръка
Ръка
Държач за инструменти
BT30
BT30
BT40
BT40
Капацитет за съхранение на инструменти
16
16
24
24
Максимален диаметър на инструмента (mm)
63
63
125
125
Максимална дължина на инструмента (mm)
200
200
240
300
Максимално тегло на инструмента (kg)
3
3
7
7
От инструмент до инструмент (s)
1
1.5
2
2.5
Други данни
Тегло на машината (kg)
2180
2200
5000
7000
Размери на машината Д x Ш x В (мм)
Площ, включително резервоар за охлаждаща течност и контролер
Площ, включително резервоар за охлаждаща течност и контролер
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Минимално/максимално налягане на въздуха (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Обем на резервоара за охлаждаща течност (литри)
80
80
130
240
